GCE – Module d’extension variateur PWM

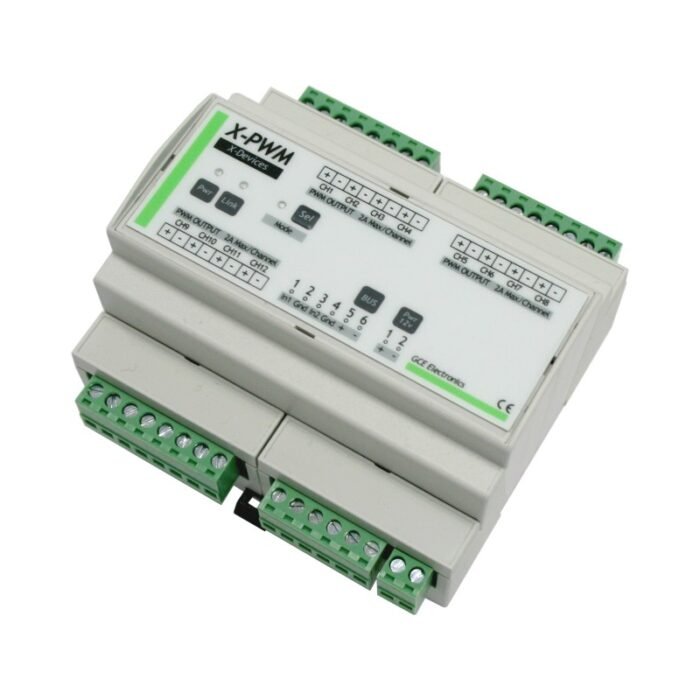

Extension GCE X-PWM v4 – 12 Canaux PWM pour IPX800 V4 Rubans LED RGBW

L’Extension GCE X-PWM v4 est un module d’extension professionnel conçu pour piloter jusqu’à 12 canaux en modulation de largeur d’impulsion (PWM) permettant contrôle précis de l’intensité et couleur de rubans LED RGBW/RGB, moteurs DC ou tout équipement PWM. Compatible avec le serveur domotique IPX800 V4 de GCE Electronics, cette extension offre tension d’alimentation de 5 à 24V DC et intensité maximale de 2 ampères par canal pour puissance totale généreuse. Avec possibilité d’associer jusqu’à 2 extensions X-PWM sur une même IPX800 V4 pour piloter 24 canaux simultanément, fonctionnement autonome possible sans IPX800, contrôle via interface web intuitive, scénarios programmables complexes et fabrication française, la X-PWM v4 représente la solution idéale pour créer ambiances lumineuses sophistiquées résidentielles ou commerciales, éclairages architecturaux dynamiques, systèmes d’éclairage intelligents ou installations nécessitant contrôle précis intensité et couleur de multiples zones LED indépendantes.

Technologie PWM Modulation Précise

La X-PWM v4 exploite la technologie PWM (Pulse Width Modulation – Modulation de Largeur d’Impulsion) offrant contrôle extrêmement précis de l’intensité lumineuse des LED avec qualité supérieure aux variateurs analogiques traditionnels. Le principe PWM consiste à allumer/éteindre très rapidement l’alimentation des LED avec fréquence élevée imperceptible à l’œil humain (plusieurs centaines ou milliers de Hertz), et à faire varier le rapport cyclique (duty cycle) c’est-à-dire le pourcentage de temps où l’alimentation est active. Exemple : PWM 100% = LED allumées en permanence luminosité maximale, PWM 50% = LED allumées 50% du temps luminosité perçue moitié, PWM 10% = LED allumées 10% du temps luminosité très faible, PWM 0% = LED éteintes. Cette méthode digitale offre avantages considérables : précision extrême avec résolution typiquement 256 niveaux (8 bits) ou plus par canal permettant gradations ultra-fines, rendu colorimétrique parfait sans dérive chromatique contrairement aux variateurs analogiques, efficacité énergétique maximale sans dissipation chaleur avec rendement ~100%, compatibilité universelle avec tous types de LED sans scintillement visible, et durée de vie LED préservée maximale. La X-PWM transforme radicalement l’expérience d’éclairage LED en permettant créations d’ambiances lumineuses infinies.

12 Canaux Indépendants Haute Puissance

La X-PWM v4 offre 12 canaux PWM totalement indépendants pouvant être contrôlés individuellement ou groupés selon besoins. Chaque canal supporte intensité maximale de 2 ampères continus avec tension d’alimentation de 5 à 24V DC, offrant puissance maximale de 48 watts par canal (24V × 2A) soit 576 watts totaux disponibles sur les 12 canaux. Cette puissance généreuse permet de piloter directement rubans LED jusqu’à 2 ampères par canal sans amplificateurs externes pour la majorité des applications résidentielles et commerciales typiques. Exemples capacités : ruban LED RGB 12V consommant 0,8A par mètre = jusqu’à 2,5 mètres pilotables directement par canal, ruban LED RGBW 24V consommant 1,2A par mètre = jusqu’à 1,6 mètre par canal, ou multiples rubans en parallèle respectant limite 2A. Les 12 canaux indépendants permettent configurations multiples : 3 zones RGB indépendantes (3 canaux par zone), 3 zones RGBW (4 canaux par zone), 12 zones monochrome blanc variable, 6 zones bicolore blanc chaud/froid tuneable white, ou combinaisons mixtes selon architecture d’éclairage. Cette flexibilité totale permet adaptation précise à tout projet d’éclairage architectural résidentiel ou commercial complexe.

Compatibilité Rubans LED Universelle

La X-PWM v4 pilote tous types de rubans LED modernes utilisant tension continue 5-24V DC. Rubans LED RGB (Red Green Blue) 3 couleurs nécessitant 3 canaux pour mixage couleurs infinies, rubans LED RGBW (Red Green Blue White) ou RGBA ajoutant canal blanc dédié pour blancs purs et pastel nécessitant 4 canaux, rubans LED Tuneable White bicolore blanc chaud/froid nécessitant 2 canaux pour température de couleur variable 2700-6500K, rubans LED monochromes blanc chaud/froid/neutre nécessitant 1 canal pour variation d’intensité, ou rubans LED spéciaux couleur unique (rouge, bleu, vert, UV) pour applications spécifiques. La compatibilité tension 5-24V DC couvre standards du marché : rubans 12V DC très répandus résidentiel, rubans 24V DC professionnels pour installations longues réduisant chute tension, ou rubans 5V DC compatibles alimentations USB. Note importante : la X-PWM ne pilote pas directement rubans LED 220V AC nécessitant contrôleurs spécifiques, ni rubans LED digitaux adressables individuellement (WS2812B, APA102) nécessitant protocoles de communication spéciaux. La X-PWM excelle dans pilotage rubans LED analogiques classiques représentant 95% du marché résidentiel/commercial.

Intégration IPX800 V4 Complète

La X-PWM v4 a été spécifiquement conçue comme extension du serveur domotique IPX800 V4 de GCE Electronics, offrant intégration transparente et fonctionnalités avancées maximales. Connexion par bus propriétaire X-Bus simplifié entre IPX800 V4 et X-PWM avec câble RJ12 unique transportant alimentation électrique et données bidirectionnelles, éliminant câblage complexe. Jusqu’à 2 extensions X-PWM peuvent être chaînées (daisy-chain) sur une même IPX800 V4 pour pilotage total de 24 canaux PWM depuis interface unique centralisée. L’intégration IPX800 V4 déverrouille fonctionnalités avancées : contrôle via interface web intuitive accessible depuis navigateurs ordinateur/smartphone/tablette n’importe où dans le monde, création de scénarios domotiques complexes déclenchés par horaires/événements/capteurs pour automatisations lumineuses sophistiquées, contrôle vocal via intégrations Google Assistant/Amazon Alexa/Siri, intégration systèmes domotiques tiers via API HTTP/JSON, création d’ambiances prédéfinies rappelables d’un clic, programmation astronomique lever/coucher soleil automatiques, et synchronisation avec autres modules GCE Electronics (détecteurs, relais, volets). Cette intégration transforme simple pilotage LED en véritable système d’éclairage intelligent centralisé professionnel.

Fonctionnement Autonome Possible

La X-PWM v4 est conçue comme appareil autonome pouvant fonctionner indépendamment sans IPX800 V4 avec fonctionnalités réduites mais opérationnelles. En mode autonome, la X-PWM propose deux modes de fonctionnement manuels : Mode 1 permettant pilotage manuel des 12 canaux individuellement via boutons physiques intégrés sur module, et Mode 2 proposant scénarios préprogrammés simples. Cette autonomie facilite tests et mise en service lors d’installation, permet utilisation temporaire avant acquisition IPX800 V4, ou convient aux applications ultra-simples ne nécessitant pas fonctionnalités domotiques avancées. Cependant, les fonctionnalités autonomes restent basiques : pas d’interface web, pas de scénarios programmables personnalisés, pas d’intégration domotique, et pas de contrôle distant. Pour exploitation complète du potentiel de la X-PWM avec contrôle distant, programmations horaires, scénarios complexes et intégration domotique, la connexion à une IPX800 V4 est fortement recommandée et représente le mode d’utilisation nominal prévu par le fabricant. L’autonomie constitue davantage une fonctionnalité de secours ou test qu’un mode d’utilisation principal.

Alimentation 5-24V DC Flexible

La X-PWM v4 accepte alimentation DC (courant continu) de 5 à 24 volts avec intensité dépendant de la consommation totale des rubans LED connectés. Cette flexibilité permet adaptation à tout projet : alimentations 12V DC standards très répandues et économiques pour installations résidentielles petites/moyennes, alimentations 24V DC professionnelles recommandées pour installations étendues réduisant chute de tension et permettant longueurs de rubans supérieures, ou alimentations 5V DC compatibles avec certains rubans LED basse tension ou alimentations USB. Calcul puissance alimentation requise : sommer consommations de tous rubans LED connectés + 10-20% marge sécurité. Exemple : 4 rubans RGBW de 2 mètres chacun consommant 12W/m = 4 × 2m × 12W = 96W, nécessitant alimentation 24V DC 4A minimum (96W / 24V = 4A), recommandé 24V 5A pour marge. Utiliser alimentations LED stabilisées qualité marques réputées (Mean Well, TDK Lambda) garantissant tension stable sans ondulation perturbant PWM et durée de vie maximale. L’alimentation X-PWM et rubans LED provient d’alimentation externe unique commune, la X-PWM agissant comme contrôleur intelligent entre alimentation et rubans, ne générant pas elle-même la puissance mais modulant intelligemment la distribution vers rubans. Respecter strictement polarités +/- lors connexion pour éviter destruction électronique irréversible.

Connexions Bornes Vis Professionnelles

La X-PWM v4 utilise bornes à vis professionnelles (screw terminals) acceptant câbles section typique 0,5 à 1,5 mm² pour connexions robustes et fiables durables. Chaque canal dispose de 2 bornes : borne commune positive (+) partagée entre tous canaux connectée au + alimentation, et borne sortie PWM individuelle (-) connectée à la borne – du ruban LED correspondant. Le câblage + commun simplifie installations avec multiples rubans partageant même alimentation. Les bornes à vis offrent avantages considérables vs connecteurs rapides : fiabilité maximale résistant vibrations et manipulations, contact électrique optimal sans résistance parasite, facilité maintenance permettant déconnexion/reconnexion sans outils spéciaux, et compatibilité universelle avec tout type câble rigide ou souple. Respecter serrage optimal : trop faible = mauvais contact chauffant et risque déconnexion, trop fort = écrasement câble ou arrachement fils. Utiliser embouts de câblage (ferrules) pour câbles souples multifils garantissant contact optimal et évitant brins échappés risquant court-circuits. Respecter capacités maximales 2A par canal pour éviter échauffement excessif des connexions et dommages module. Pour installations nécessitant puissances supérieures 2A par canal, utiliser amplificateurs PWM externes pilotés par X-PWM.

Interface Web Intuitive Intégrée

Lorsque connectée à une IPX800 V4, la X-PWM bénéficie de l’interface web professionnelle intuitive accessible depuis n’importe quel navigateur moderne (Chrome, Firefox, Safari, Edge) sur ordinateur, smartphone ou tablette sans installation d’application. L’interface graphique responsive s’adapte automatiquement à la taille de l’écran pour confort d’utilisation optimal sur tous supports. Fonctionnalités interface web : visualisation temps réel état des 12 canaux avec niveaux PWM affichés graphiquement, contrôle individuel de chaque canal via curseurs intuitifs pour ajustement intensité 0-100%, sélecteur couleur visuel (color picker) pour rubans RGB/RGBW permettant choix couleur intuitive par clic sur roue chromatique, création et rappel d’ambiances prédéfinies favorites (lecture détente blanc chaud 30%, soirée multicolore dynamique, travail blanc froid 100%), programmation horaires allumage/extinction automatiques, et monitoring statistiques utilisation. L’interface web offre également accès complet à la configuration avancée : attribution de noms personnalisés aux canaux pour identification intuitive (salon plafond, cuisine plan travail, chambre tête lit), association de canaux en groupes pour pilotage synchronisé, réglage fréquence PWM si nécessaire pour élimination scintillements perceptibles, et gestion permissions utilisateurs multi-niveaux. Cette interface transforme contrôle LED en expérience utilisateur grand public accessible tout en conservant puissance professionnelle.

Scénarios Programmables Complexes

L’intégration IPX800 V4 permet création de scénarios domotiques ultra-sophistiqués déclenchant automatiquement modifications d’éclairage LED selon conditions multiples. Exemples scénarios possibles : programmation horaire lever progressif simulant lever de soleil naturel augmentant graduellement intensité blanc chaud sur 30 minutes pour réveil doux, extinction progressive coucher simulant coucher soleil, activation automatique éclairage détecté par détecteurs de présence pour économies énergie maximales, changements de couleurs/intensités selon saisons ou événements calendrier (Noël rouge/vert, Halloween orange/violet), synchronisation éclairage avec systèmes audiovisuels pour ambiances cinéma immersives réduisant automatiquement éclairage au démarrage film, alertes visuelles clignotements couleurs lors détections alarme intrusion ou fumée, simulations de présence aléatoires durant absences vacances dissuadant cambrioleurs, ajustements automatiques selon luminosité ambiante mesurée par capteurs pour confort constant, ou synchronisations avec musique pour ambiances festives dynamiques. Les scénarios peuvent inclure conditions multiples ET/OU, temporisations, boucles répétitives, et interactions avec l’ensemble de l’écosystème domotique GCE Electronics. Cette programmabilité transforme éclairage statique en système dynamique intelligent s’adaptant automatiquement à vos habitudes et besoins.

Intégration Domotique Ouverte

Via l’IPX800 V4, la X-PWM s’intègre dans écosystèmes domotiques tiers grâce aux API HTTP/JSON complètes et protocoles standards supportés. Compatibilité avec systèmes majeurs : Jeedom serveur domotique open-source français via plugin officiel GCE, Home Assistant plateforme domotique Python populaire via intégration communautaire, Domoticz système domotique léger via intégration HTTP, Node-RED outil d’automatisation visuel IBM via nœuds custom, IFTTT (If This Then That) automatisations simples via webhooks, et Amazon Alexa/Google Assistant pour contrôle vocal commands naturelles langue française. Cette ouverture protocollaire évite enfermement propriétaire et permet intégration harmonieuse dans infrastructures domotiques existantes complexes multi-marques. Les développeurs peuvent également créer applications custom exploitant API complète pour interfaces utilisateur personnalisées, intégrations business spécifiques ou automatisations industrielles. L’architecture ouverte GCE Electronics représente philosophie fabricant privilégiant interopérabilité et pérennité vs solutions propriétaires fermées obsolescentes rapidement.

Fabrication Française GCE Electronics

La X-PWM v4 est intégralement conçue, fabriquée et assemblée en France par GCE Electronics entreprise française pionnière de la domotique depuis 1999 basée à Frépillon (95). Cette fabrication locale garantit qualité maximale avec contrôles rigoureux, composants électroniques sélectionnés pour fiabilité long terme, respect normes CE strictes, traçabilité complète fabrication, et support technique français réactif. Le Made in France représente engagement du fabricant envers qualité, durabilité et souveraineté technologique face à productions asiatiques bas de gamme. GCE Electronics maintient stocks pièces détachées garantissant réparabilité produits durant années vs obsolescence programmée concurrents. La gamme IPX800 et extensions associées bénéficient mises à jour firmware régulières ajoutant fonctionnalités et corrigeant bugs durant toute durée de vie produit, témoignant support long terme exceptionnel. Le savoir-faire GCE Electronics reconnu par milliers d’installateurs professionnels et intégrateurs domotique, architectes, électriciens et particuliers passionnés déployant solutions GCE dans projets résidentiels haut de gamme et installations commerciales exigeantes. La marque française représente gage de sérieux, pérennité et qualité dans univers domotique souvent dominé par solutions étrangères éphémères.

Points Forts du GCE X-PWM v4

• Extension 12 canaux PWM pour IPX800 V4
• Modulation largeur impulsion contrôle précis
• Résolution typique 256 niveaux par canal
• Tension alimentation 5-24V DC flexible
• Intensité maximale 2A par canal
• Puissance maximale 48W par canal (24V)
• Puissance totale 576W disponible 12 canaux
• Pilotage rubans LED RGB/RGBW/Tuneable White
• Compatibilité rubans LED 12V/24V standards
• Jusqu’à 2 X-PWM par IPX800 V4 (24 canaux)
• Connexion X-Bus simplifié câble RJ12
• Chaînage daisy-chain possible
• Fonctionnement autonome possible sans IPX800
• Interface web intuitive responsive
• Contrôle curseurs et color picker graphique
• Création ambiances prédéfinies rappelables
• Scénarios programmables complexes illimités
• Programmation horaire lever/coucher automatiques
• Intégration détecteurs présence économies
• Synchronisation systèmes audiovisuels
• API HTTP/JSON ouvertes développeurs
• Compatibilité Jeedom/Home Assistant/Domoticz
• Contrôle vocal Alexa/Google Assistant
• Bornes à vis professionnelles robustes
• Accepte câbles 0,5-1,5 mm²
• Connexions + commune simplifiée
• Protection surcharges intégrée
• Support Jumbo PWM haute fréquence
• Firmware évolutif mises à jour
• Fabrication française GCE Electronics
• Garantie constructeur 2 ans
• Support technique français réactif
• Compatibilité écosystème GCE complet

Applications Idéales

• Résidences haut de gamme éclairages architecturaux
• Ambiances lumineuses salon/séjour dynamiques
• Éclairages indirects plafonds corniches LED
• Têtes de lit chambres ambiances personnalisées
• Cuisines éclairages plans travail RGBW
• Salles de bains miroirs éclairages tuneable white
• Escaliers éclairages sécurité esthétiques
• Terrasses et jardins éclairages extérieurs
• Home cinéma ambiances immersives synchronisées
• Bars et restaurants ambiances thématiques
• Hôtels chambres éclairages personnalisables
• Commerces vitrines éclairages attractifs
• Boutiques haut de gamme ambiances luxe
• Spas et centres bien-être relaxation
• Salles de sport et fitness motivation
• Événementiels locations éclairages scéniques
• Musées et galeries éclairages œuvres
• Bureaux modernes éclairages biodynamiques
• Showrooms automobiles mise en valeur
• Installations artistiques lumineuses interactives

Configuration Système Recommandée

Pour installation optimale exploitant pleinement potentiel X-PWM, acquérir serveur domotique IPX800 V4 (vendu séparément indispensable pour fonctionnalités complètes). Sélectionner rubans LED compatibles tension 12V ou 24V DC selon projet avec consommation respectant limite 2A par canal (exemple ruban RGBW qualité 12V 14,4W/m = 1,2A/m permet 1,6m par canal). Calculer puissance alimentation nécessaire : sommer consommations tous rubans + 20% marge sécurité, utiliser alimentation LED stabilisée marque réputée (Mean Well LPV/HLG series recommandées). Câbler avec fils section appropriée : 1,5 mm² recommandé pour distances <3m et intensités 2A, augmenter section si distances supérieures pour compenser chute tension. Connecter X-PWM à IPX800 V4 via câble X-Bus RJ12 fourni, connecter alimentation DC à bornes + commune X-PWM, puis connecter sortie chaque canal PWM aux bornes - rubans LED correspondants (bornes + rubans sur + alimentation commune). Tester installation progressivement canal par canal vérifiant fonctionnement avant câblage définitif. Configurer via interface web IPX800 en attribuant noms explicites aux canaux, créer ambiances prédéfinies favorites, programmer scénarios horaires souhaités. Pour configurations complexes >12 canaux, ajouter seconde X-PWM chaînée. Respecter impérativement limites intensité 2A par canal pour éviter échauffements et dommages. Installation professionnelle par électricien qualifié recommandée pour conformité normes électriques et sécurité maximale.

Avantages X-PWM vs Contrôleurs Basiques

La X-PWM v4 offre avantages considérables vs contrôleurs LED RF/WiFi grand public basiques. Intégration domotique complète IPX800 V4 permettant scénarios sophistiqués impossibles avec contrôleurs standalone simples, architecture filaire X-Bus ultra-fiable vs WiFi/RF sensibles interférences et déconnexions aléatoires perturbant expérience utilisateur, capacité 12 canaux vs 4 canaux typiques contrôleurs standards permettant projets ambitieux multi-zones, puissance 2A par canal vs 1A typique permettant rubans plus longs ou multiples en parallèle, qualité fabrication française professionnelle vs productions asiatiques bas de gamme durée de vie limitée, évolutivité firmware garantissant pérennité vs produits obsolètes rapidement, support technique français réactif vs SAV inexistant produits importés, ouverture API permettant intégrations custom vs solutions propriétaires fermées, et écosystème GCE cohérent vs produits isolés incompatibles entre eux. Pour projets domotiques sérieux résidentiels ou commerciaux nécessitant fiabilité professionnelle, intégrations avancées et pérennité, la X-PWM représente investissement intelligent vs solutions grand public éphémères sources frustrations.

Investissement Éclairage Intelligent Professionnel

La GCE X-PWM v4 représente investissement intelligent pour créer systèmes d’éclairage LED intelligents professionnels résidentiels ou commerciaux. La capacité 12 canaux couvre projets ambitieux multi-zones avec rubans RGB/RGBW sophistiqués, la puissance 2A par canal suffit pour majorité applications domestiques sans amplificateurs externes coûteux, l’intégration IPX800 V4 déverrouille automatisations avancées impossibles avec contrôleurs basiques, la fabrication française garantit qualité et durabilité vs produits asiatiques défaillants rapidement, le firmware évolutif assure pérennité avec fonctionnalités additionnelles futures, et l’écosystème GCE cohérent permet extensions progressives sans remplacement infrastructure existante. La garantie 2 ans et le support technique français témoignent confiance fabricant en robustesse produit. Pour créer ambiances lumineuses dynamiques sophistiquées, éclairages architecturaux intelligents ou systèmes d’éclairage commerciaux professionnels avec contrôle centralisé, programmations complexes et intégrations domotiques, la X-PWM v4 offre le meilleur rapport fonctionnalités/fiabilité/pérennité dans sa catégorie extension PWM professionnelle Made in France.
