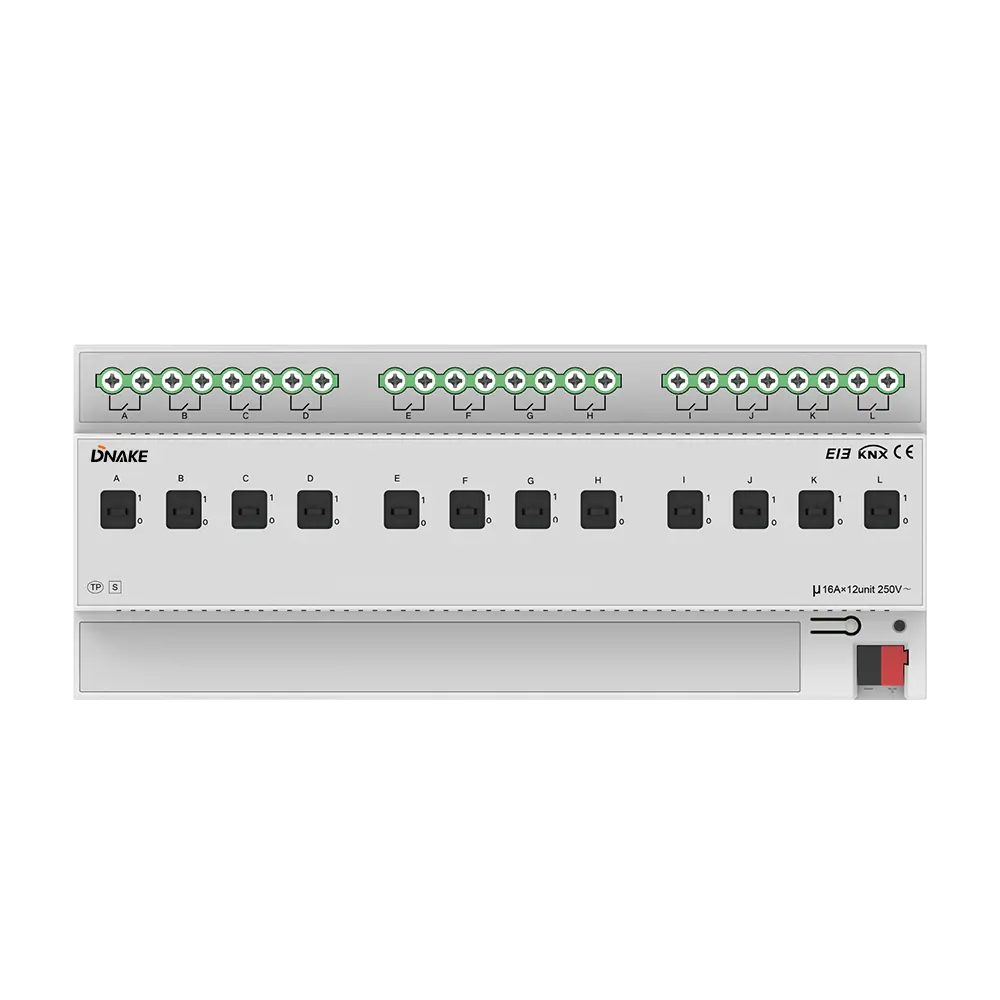

Module Switch 12 Canaux 16A KNX DNAKE – Contrôle Éclairage & Charges Électriques Haute Puissance
Le module switch 12 canaux 16A KNX DNAKE permet de contrôler 12 circuits électriques indépendants via un système domotique KNX. Capacité 16A par canal, fonctions de scène, retard, sécurité, éclairage d’escalier, installation sur rail DIN 35mm, idéal pour villas et bâtiments intelligents.
Le Module Switch 12 Canaux 16A KNX DNAKE est une solution professionnelle haute puissance pour le contrôle automatisé de l’éclairage et des charges électriques dans les projets domotiques exigeants. Relié au bus KNX/EIB, il reçoit les commandes depuis votre système domotique central pour une gestion intelligente et centralisée de jusqu’à 12 zones distinctes.
Grâce à ses 12 canaux indépendants, ce module permet de piloter jusqu’à 12 circuits électriques distincts avec une capacité exceptionnelle de 16A par canal. Il supporte le contrôle de commutation, les fonctions de retard, la commande de scènes, les opérations logiques, les fonctions de sécurité et l’éclairage d’escalier. Découvrez également notre module switch 8 canaux 16A KNX DNAKE pour des installations intermédiaires.
Ce module offre une flexibilité exceptionnelle avec ses fonctions logiques intégrées (AND, OR, XOR et fonction de porte), permettant la configuration de scénarios personnalisés complexes, l’automatisation intelligente des équipements et l’intégration avec d’autres dispositifs KNX comme les panneaux de commande ou les écrans smart panel. Chaque canal dispose d’une opération manuelle ON/OFF pour un contrôle local.
Conçu pour une installation sur rail DIN standard 35mm, il s’intègre facilement dans les tableaux électriques professionnels. Sa longue durée de vie électrique et mécanique assure une opération stable, et sa conservation de l’état du relais après panne et récupération du bus garantit la continuité de service. C’est un choix idéal pour les villas haut de gamme, appartements, bureaux et bâtiments intelligents nécessitant un contrôle multi-zones.
Explorez toute la gamme DNAKE ainsi que nos solutions KNX au Maroc pour compléter votre installation domotique professionnelle.
DNAKE (Xiamen) Intelligent Technology Co., Ltd., l'un des principaux fournisseurs de solutions d'interphone et de domotique, se spécialise dans la conception et la fabrication de produits d'interphone et de maison intelligente innovants et de haute qualité.
Depuis sa création en 2005, DNAKE est passée d'une petite entreprise à un grand acteur mondialement reconnu fournissant des systèmes d'interphonie intégrés. Notre mission est de créer des solutions d'interphone simples et intelligentes, permettant à nos clients d'améliorer la sécurité et la commodité dans leur vie quotidienne.
- Nombre de canaux : 12
- Courant maximal : 16A par canal
- Type de contrôle : ON/OFF (switch)
- Protocole : KNX / EIB
- Alimentation : Bus KNX (pas d'alimentation externe nécessaire)
- Installation : Rail DIN standard 35mm
- Application : Éclairage, stores, ventilateurs, charges électriques
- Fonctions de scène : Configuration de scènes personnalisables
- Fonctions de retard : Retard d'éclairage (0-60 minutes), retard massif (0-25 secondes)
- Fonctions logiques : AND, OR, XOR, fonction de porte
- Sécurité : Fonctions de sécurité intégrées
- Éclairage d'escalier : Fonction d'escalier SETtable par canal
- Contrôle manuel : ON/OFF manuel pour chaque canal
- Conservation d'état : État du relais conservé après panne/récupération du bus
- Vie du relais : Longue durée de vie électrique et mécanique
- Contrôle : Système domotique KNX centralisé
- Utilisation : Résidentiel haut de gamme et professionnel
Fiche technique en français
Fiche produit complète du Module Switch 12 Canaux 16A KNX – Contrôle Éclairage & Charges Électriques Haute Puissance DNAKE (réf. SH-KAWB-LCMC01) : description, points clés et tableau complet des caractéristiques techniques, au format PDF A4.
Bases de données ETS – gamme KNX DNAKE
Fichiers de programmation ETS disponibles pour la gamme KNX DNAKE, à importer dans ETS5 / ETS6 :
⬇ Module multifonction 28 canaux 10A (.knxproj)⬇ Interface universelle 8 canaux (.knxproj)⬇ Passerelle Zigbee/BLE GTW006 (.knxproj)⬇ Module gradateur (.vd4)
Fichiers fournis au format .zip : décompressez l’archive, puis importez le fichier dans ETS via Catalogue > Importer. Besoin d’aide ou d’une autre base de données ? Contactez-nous.
