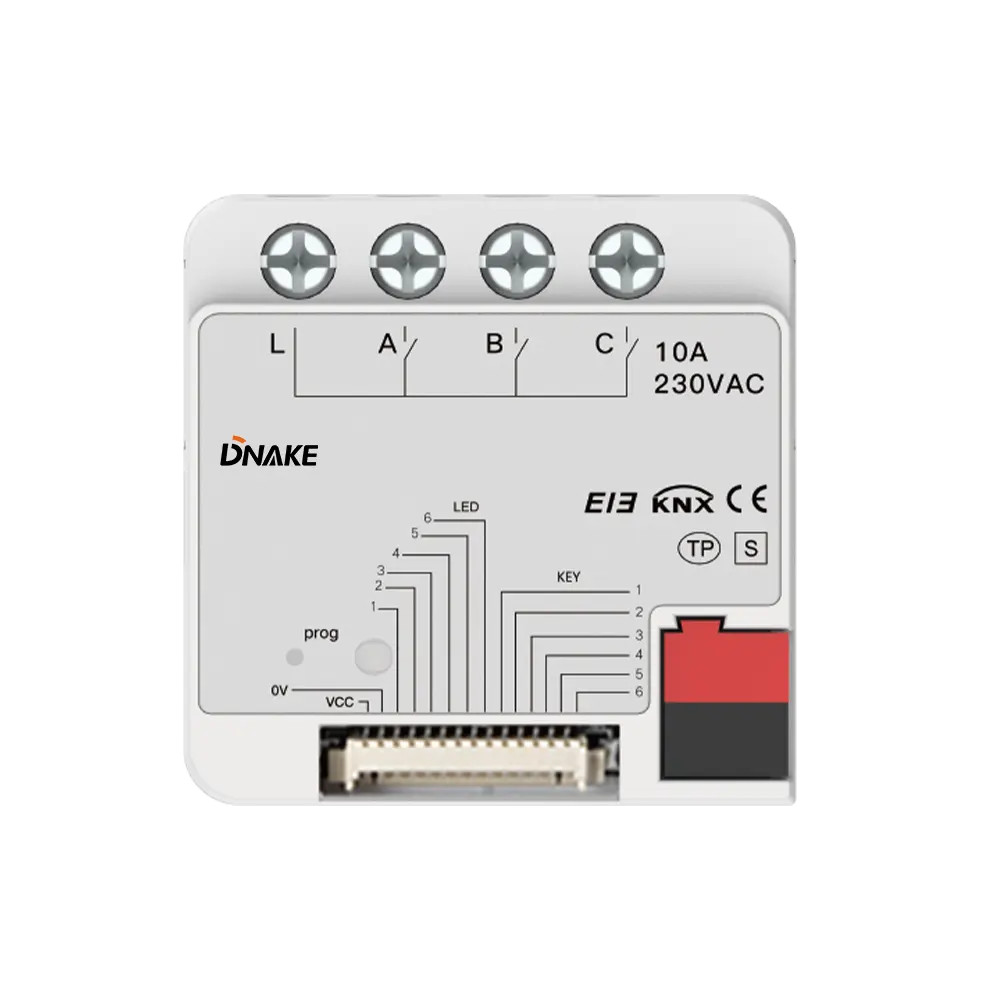

Module Switch 3 Canaux 10A KNX DNAKE – Contrôle Éclairage & Charges Électriques
Le module switch 3 canaux 10A KNX DNAKE permet de contrôler 3 circuits électriques indépendants (éclairage, prises, équipements) via un système domotique KNX. 6 entrées Dry Contact, 6 LED feedback, relais magnétiques 10A, idéal pour maison intelligente.
Le Module Switch 3 Canaux 10A KNX DNAKE est une solution performante pour le contrôle automatisé de l’éclairage et des charges électriques dans un environnement domotique avancé. Relié au bus KNX/EIB, il reçoit les commandes depuis votre système domotique central pour une gestion intelligente et centralisée.
Grâce à ses 3 canaux indépendants, ce module permet de piloter jusqu’à 3 circuits électriques distincts avec une capacité de 10A par canal. Il utilise des relais magnétiques à verrouillage importés pour une fiabilité exceptionnelle et une longue durée de vie. Il est idéal pour contrôler l’éclairage, les prises, les équipements électriques ou encore certains appareils domestiques. Découvrez également notre module switch 8 canaux 16A KNX DNAKE pour des installations plus puissantes.
Ce module offre une flexibilité exceptionnelle avec ses 6 entrées Dry Contact, permettant d’intégrer des boutons-poussoirs externes, capteurs ou dispositifs de commande manuelle pour le contrôle d’éclairage, gradation, stores, scènes et valeurs personnalisées. Il dispose également de 6 LED feedback pour un retour d’état visuel immédiat. Il supporte la commande de scènes, retard, feedback d’état, stockage de l’état hors tension et récupération à la mise sous tension.
Conçu pour une installation enfouie dans des boîtes de jonction 86/60, il s’intègre parfaitement dans vos installations murales. Sa fiabilité, sa durabilité et sa compatibilité avec les scénarios domotiques en fait un choix idéal pour les villas, appartements, bureaux et bâtiments intelligents.
Explorez toute la gamme DNAKE ainsi que nos solutions KNX au Maroc pour compléter votre installation domotique.
DNAKE (Xiamen) Intelligent Technology Co., Ltd., l'un des principaux fournisseurs de solutions d'interphone et de domotique, se spécialise dans la conception et la fabrication de produits d'interphone et de maison intelligente innovants et de haute qualité.
Depuis sa création en 2005, DNAKE est passée d'une petite entreprise à un grand acteur mondialement reconnu fournissant des systèmes d'interphonie intégrés. Notre mission est de créer des solutions d'interphone simples et intelligentes, permettant à nos clients d'améliorer la sécurité et la commodité dans leur vie quotidienne.
- Nombre de canaux : 3
- Courant maximal : 10A par canal
- Type de relais : Relais magnétiques à verrouillage 10A (importés)
- Voltage rated : AC 100–240V, 50/60Hz
- Type de contrôle : ON/OFF (switch)
- Protocole : KNX / EIB
- Entrées Dry Contact : 6 entrées (bouton, gradation, store, scène, valeur)
- LED feedback : 6 LED retour d'état
- Alimentation : DC 21V-30V
- Installation : Enfouie dans boîte de jonction 86/60
- Application : Éclairage intelligent, prises, charges électriques
- Fonctions : Scènes, retard, feedback d'état, stockage hors tension
- Contrôle : Système domotique KNX centralisé
- Utilisation : Résidentiel et professionnel
Fiche technique en français
Fiche produit complète du Module Switch 3 Canaux 10A KNX – Contrôle Éclairage & Charges Électriques DNAKE (réf. SH-KAWA-LCM301) : description, points clés et tableau complet des caractéristiques techniques, au format PDF A4.
Bases de données ETS – gamme KNX DNAKE
Fichiers de programmation ETS disponibles pour la gamme KNX DNAKE, à importer dans ETS5 / ETS6 :
⬇ Module multifonction 28 canaux 10A (.knxproj)⬇ Interface universelle 8 canaux (.knxproj)⬇ Passerelle Zigbee/BLE GTW006 (.knxproj)⬇ Module gradateur (.vd4)
Fichiers fournis au format .zip : décompressez l’archive, puis importez le fichier dans ETS via Catalogue > Importer. Besoin d’aide ou d’une autre base de données ? Contactez-nous.
