Panneau poussoir KNX DNAKE 6 boutons SH-KAW10-UIC601
Panneau poussoir KNX DNAKE 6 boutons (SH-KAW10-UIC601), encastré 86 × 86 mm. Pilote éclairage, variation, volets et scénarios sur bus EIB/KNX en DC 21-30 V, avec voyants LED d’état.
Prix sur devis · réponse sous 24h sur WhatsApp
Installation à Casablanca, Rabat, Tanger et Marrakech · Distribution dans tout le Maroc

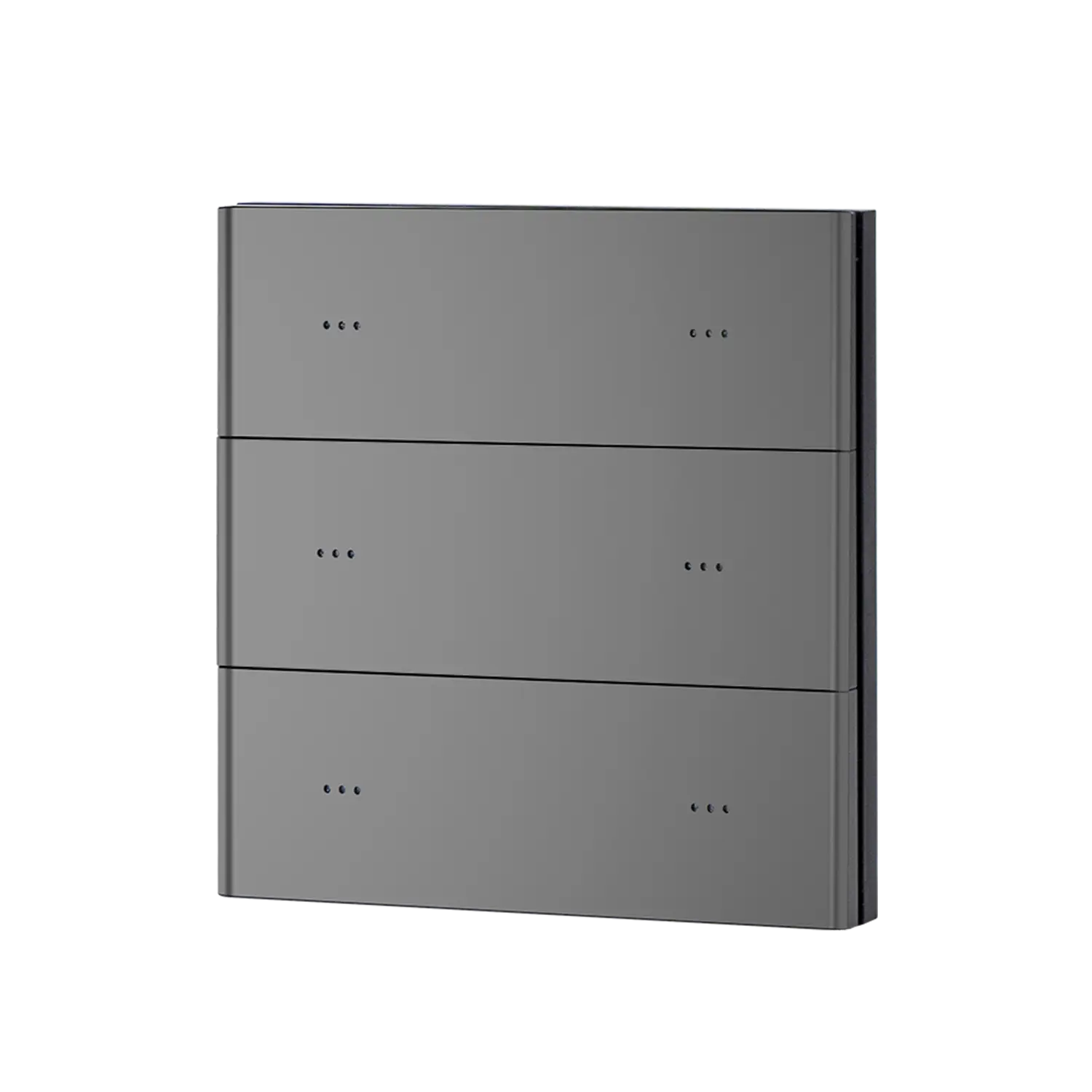

Le poussoir KNX 6 boutons DNAKE SH-KAW10-UIC601 est un panneau de commande mural encastré, à 3 modules, destiné aux installations KNX. Ses 6 touches pilotent l’éclairage, la variation, les volets et les scénarios depuis le bus, sans câblage de puissance supplémentaire.
Ce que pilotent ses 6 touches
Chaque touche se programme librement sous ETS : allumage simple, variation relative, montée et descente de volets, ou déclenchement de scénario. Avec six touches, on couvre en général tout un séjour : deux circuits d’éclairage, les volets, et deux scénarios.
- Commande d’éclairage : marche/arrêt et variation
- Volets roulants et stores, en complément d’un module rideaux KNX
- Appel de scénarios : réveil, départ, nuit, réception
- Temporisation d’envoi sur valeur de commutation, de variation et sur octet
- Voyants LED d’état, lisibles dans l’obscurité
Installation et intégration
Le panneau s’encastre dans une boîte européenne de 60 mm et se raccorde au bus EIB/KNX en DC 21-30 V. Aucune alimentation locale n’est nécessaire. Il remonte ses états sur le bus et s’intègre à une supervision GTB comme à n’importe quel automate KNX au Maroc.
Caractéristiques techniques
| Référence | SH-KAW10-UIC601 |
| Touches | 6 (3 modules) |
| Raccordement | EIB/KNX |
| Alimentation | DC 21-30 V |
| Courant bus | ≤ 6 mA |
| Consommation bus | < 185 mW |
| Courant auxiliaire (30 V) | < 23 mA |
| Consommation auxiliaire | < 690 mW |
| Dimensions | 86 × 86 × 38,2 mm |
| Installation | Encastré, boîte 60 mm EU/UK/GB |
| Température | −5 °C à +45 °C |
| Stockage | −25 °C à +55 °C |
| Humidité | < 93 % HR, sans condensation |
Pour quels projets
Le format 6 touches convient aux pièces de vie et aux entrées, là où plusieurs circuits se commandent depuis un seul point. On le retrouve aussi bien dans les villas que dans les chambres et couloirs d’hôtels. Voir la gamme complète des poussoirs KNX DNAKE pour les autres formats. Contactez-nous pour une étude de votre installation.
À lire aussi : Domotique KNX : le guide complet
DNAKE (Xiamen) Intelligent Technology Co., Ltd., l'un des principaux fournisseurs de solutions d'interphone et de domotique, se spécialise dans la conception et la fabrication de produits d'interphone et de maison intelligente innovants et de haute qualité.
Depuis sa création en 2005, DNAKE est passée d'une petite entreprise à un grand acteur mondialement reconnu fournissant des systèmes d'interphonie intégrés. Notre mission est de créer des solutions d'interphone simples et intelligentes, permettant à nos clients d'améliorer la sécurité et la commodité dans leur vie quotidienne.
- Alimentation : DC 21V-30V
- Courant bus : ≤ 6mA
- Consommation bus : < 185mW
- Tension auxiliaire : DC 21V-30V
- Courant auxiliaire (30V) :
- < 25mA (8 boutons)
- < 23mA (6 boutons)
- < 21mA (4 boutons)
- < 20mA (2 boutons)
- Consommation auxiliaire :
- < 750mW (8 boutons)
- < 690mW (6 boutons)
- < 630mW (4 boutons)
- < 600mW (2 boutons)
- Connexions : EIB/KNX
- Installation : encastrée
- Boîte d’encastrement : standard EU / UK / GB
- Dimensions : 86 x 86 x 38,2 mm
- Poids : 0,15 kg
- Température de fonctionnement : -5°C à +45°C
- Température de stockage : -25°C à +55°C
- Humidité de fonctionnement : < 93% RH sans condensation
Fiche technique en français
Fiche produit complète du Panneau poussoir KNX 6 boutons DNAKE (réf. SH-KAW10-UIC601) : description, points clés et tableau complet des caractéristiques techniques, au format PDF A4.
Bases de données ETS – gamme KNX DNAKE
Fichiers de programmation ETS disponibles pour la gamme KNX DNAKE, à importer dans ETS5 / ETS6 :
⬇ Module multifonction 28 canaux 10A (.knxproj)⬇ Interface universelle 8 canaux (.knxproj)⬇ Passerelle Zigbee/BLE GTW006 (.knxproj)⬇ Module gradateur (.vd4)
Fichiers fournis au format .zip : décompressez l’archive, puis importez le fichier dans ETS via Catalogue > Importer. Besoin d’aide ou d’une autre base de données ? Contactez-nous.
