DNAKE Détecteur de présence humaine KNX — Radar 24 GHz pour l’automatisation intelligente

Le DNAKE Détecteur de présence humaine KNX est un capteur de nouvelle génération qui transforme la façon dont un bâtiment réagit à ses occupants. Grâce à sa technologie bio-présence radar 24 GHz, il détecte non seulement le mouvement, mais aussi la présence humaine statique — une personne assise, allongée ou immobile — avec une précision bien supérieure aux capteurs PIR classiques.

Conçu pour s’intégrer directement sur le bus KNX/EIB, il permet d’automatiser intelligemment l’éclairage, la climatisation (HVAC) et certaines fonctions de sécurité dans les résidences intelligentes, les bureaux, les hôtels et les bâtiments tertiaires au Maroc.

La technologie radar 24 GHz : bien au-delà du PIR

Les détecteurs PIR (infrarouge passif) traditionnels ne détectent que le mouvement — une personne immobile assise à son bureau n’est plus « vue » par le capteur, ce qui provoque l’extinction involontaire de l’éclairage. La technologie radar 24 GHz FMCW (Frequency Modulated Continuous Wave) résout ce problème fondamental.

En émettant des ondes millimétriques et en analysant les micro-variations de réflexion, ce capteur détecte :

• Les mouvements amples (déplacement, marche).
• Les micro-mouvements (respiration, battements cardiaques, légères gesticulations d’une personne immobile).
• La présence statique (personne assise qui travaille ou lit).

Résultat : plus d’extinction intempestive de la lumière, une automatisation réellement fiable, et des économies d’énergie optimisées. Des études montrent que les détecteurs de présence KNX bien configurés permettent de réduire la consommation d’éclairage jusqu’à 60%. Pour aller plus loin : domotique & économies d’énergie.

Fonctions et caractéristiques principales

• Détection de présence humaine (bio-présence) : détecte les personnes statiques grâce à la technologie radar 24 GHz — indépendamment de la chaleur corporelle ou de la température ambiante.
• Détection de mouvement : réaction immédiate aux déplacements dans la zone de couverture.
• Mesure de luminosité intégrée : le capteur ne déclenche l’éclairage que si le niveau de lumière ambiante est insuffisant — économies supplémentaires en cas de lumière naturelle disponible.
• Réglage de sensibilité : ajustement fin de la sensibilité de détection pour éviter les faux positifs (animaux, trafic extérieur, vibrations).
• Paramétrage des seuils et valeurs de déclenchement : configurables via ETS pour chaque zone ou usage.
• Indication LED d’état : visualisation directe de l’état de présence et de mouvement sur le capteur.
• Temporisation de déclenchement et d’extinction : délai configurable avant extinction pour éviter les coupures prématurées.
• Mode jour / mode nuit : comportement différent selon la plage horaire (ex. éclairage à 100% en journée, 20% la nuit pour les couloirs).
• Objets KNX de blocage : possibilité de désactiver temporairement le capteur via commande KNX (ex. mode cinéma, mode réunion).
• Transmission de la valeur de luminosité : envoie la mesure de lux en temps réel sur le bus KNX pour d’autres automatisations.
• Montage plafond : couverture 360° optimale, idéal pour bureaux, salles de réunion, chambres, couloirs et espaces d’accueil.
• Paramétrage via ETS : configuration complète avec l’outil officiel KNX.

Automatisations intelligentes permises par ce capteur

L’association de la détection de présence, de la mesure de luminosité et de la logique KNX ouvre la voie à des automatisations vraiment utiles au quotidien :

• Éclairage conditionnel : présence détectée + luminosité insuffisante → allumer à 60% ; luminosité suffisante → ne pas allumer.
• Extinction automatique intelligente : aucune présence détectée depuis X minutes → extinction progressive, puis complète.
• Confort nocturne : présence détectée entre 00:00 et 06:00 → allumer à 10% (blanc chaud) pour les déplacements nocturnes.
• Pilotage du HVAC : présence détectée → activer le mode confort ; pièce vide → passer en mode éco ou hors-gel.
• Scénario de sécurité : présence détectée en mode « Absent » → alerte + allumage des lumières + notification.
• Ménage automatique : aucune présence détectée dans toutes les zones → démarrage du robot aspirateur.

Pour des modèles d’automatisation complets et prêts à copier : guide des scénarios domotique intelligents.

Cas d’usage typiques au Maroc

Villas et résidences intelligentes

Dans une villa intelligente, ce capteur est particulièrement précieux dans les zones de passage (couloirs, entrées, escaliers) et dans les pièces à usage variable (bureau, salle de jeux, chambre d’amis). L’éclairage s’adapte automatiquement à la présence réelle, sans que les occupants aient à toucher un interrupteur.

Bureaux et salles de réunion

Dans les espaces de travail, le capteur radar 24 GHz résout le problème classique des lumières qui s’éteignent pendant une réunion ou lorsqu’un collaborateur travaille assis à son bureau. La présence statique est détectée en continu, et le chauffage ou la climatisation s’ajuste selon l’occupation réelle de chaque zone. C’est un composant clé d’une stratégie de Gestion Technique du Bâtiment (GTB).

Hôtels et chambres connectées

Dans les chambres d’hôtel, le détecteur de présence KNX permet de gérer automatiquement l’éclairage à l’entrée et à la sortie, de passer en mode éco dès que la chambre est vide et d’adapter la climatisation à l’occupation réelle — tout en restant totalement transparent pour le client.

Espaces communs et bâtiments tertiaires

Dans les couloirs, halls d’entrée, salles de sport ou sanitaires, la détection de présence radar garantit un fonctionnement sans fausse extinction, même pour des personnes peu mobiles. La mesure de luminosité intégrée évite tout allumage inutile en présence de lumière naturelle suffisante.

Intégration dans une architecture KNX complète

Le détecteur de présence DNAKE s’intègre naturellement dans une installation domotique KNX et peut fonctionner en combinaison avec :

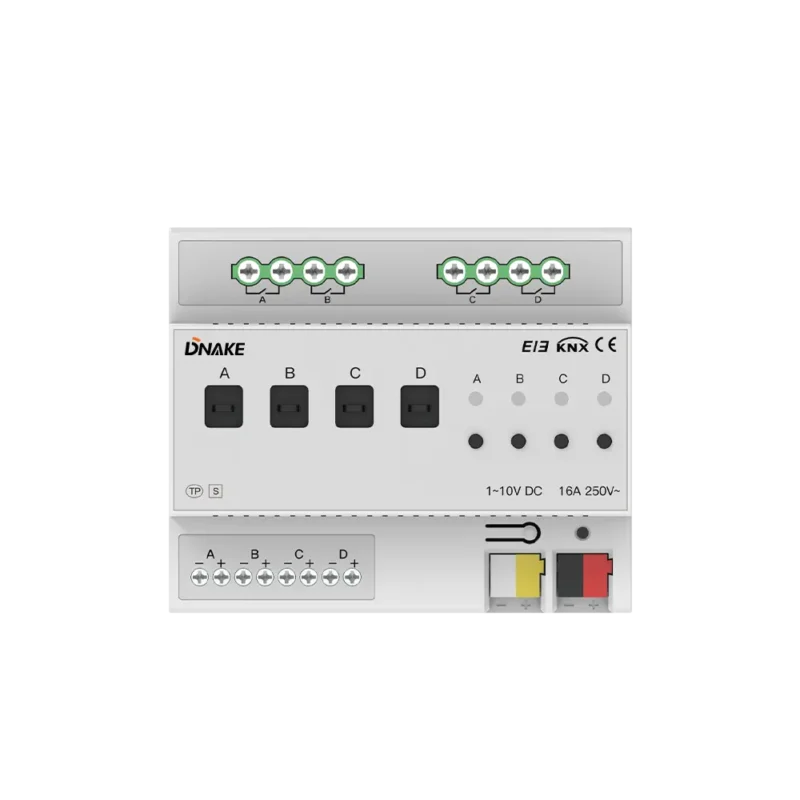

• Module variateur SCR KNX : pour le pilotage en variation (et non en simple on/off) selon la présence et la luminosité.
• Passerelle DALI KNX : pour les projets avec éclairage DALI professionnel piloté par la présence.
• Modules switch KNX : pour l’extinction complète ou l’activation de circuits sur détection.
• Thermostat KNX / modules HVAC : pour la gestion de la température en fonction de l’occupation réelle.
• Panneaux de commande et écrans tactiles KNX : pour le contrôle manuel des modes (présence forcée, blocage du capteur).
• Passerelle IP KNX : pour la supervision à distance et les notifications en temps réel.

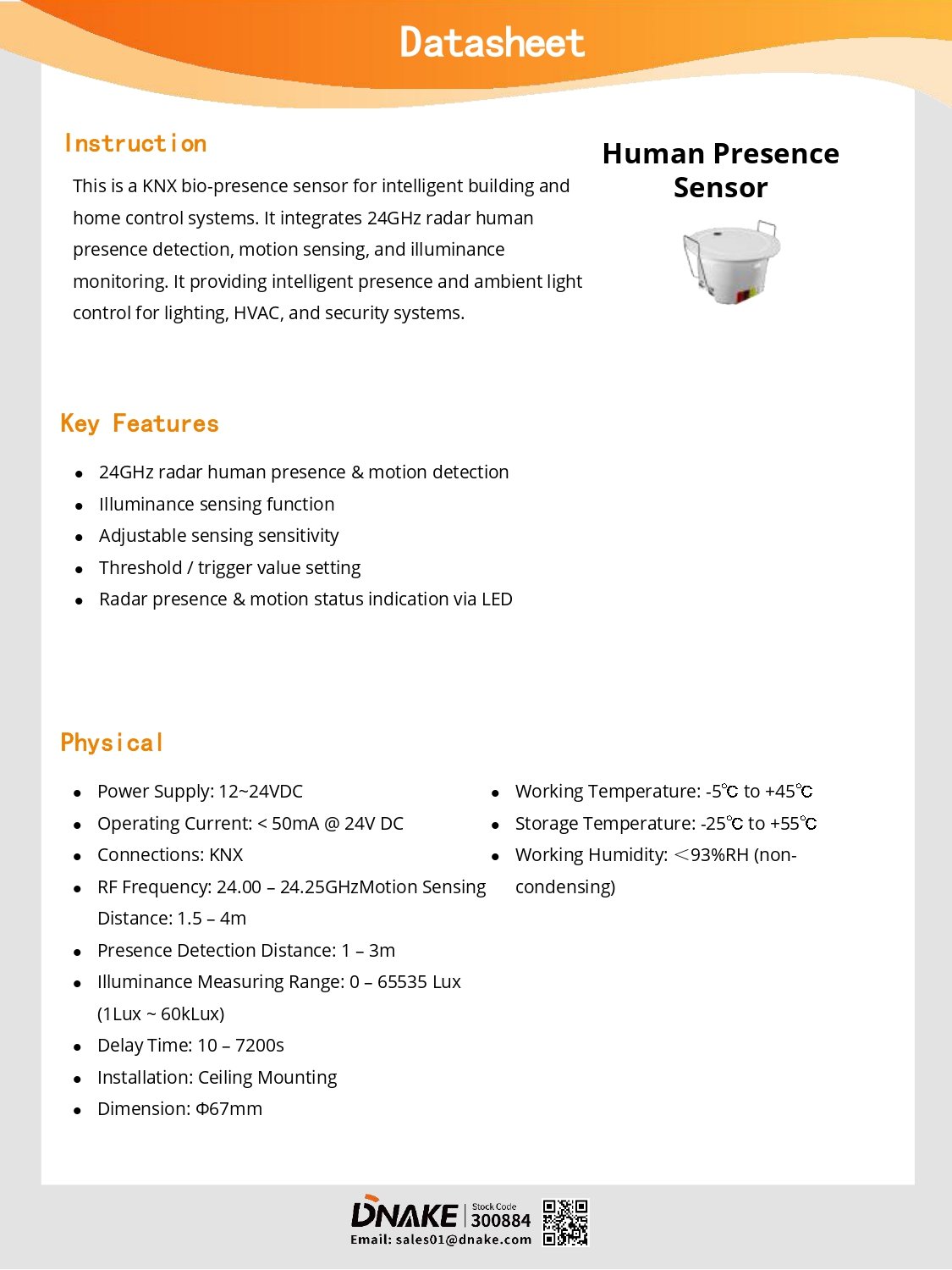

Spécifications techniques
