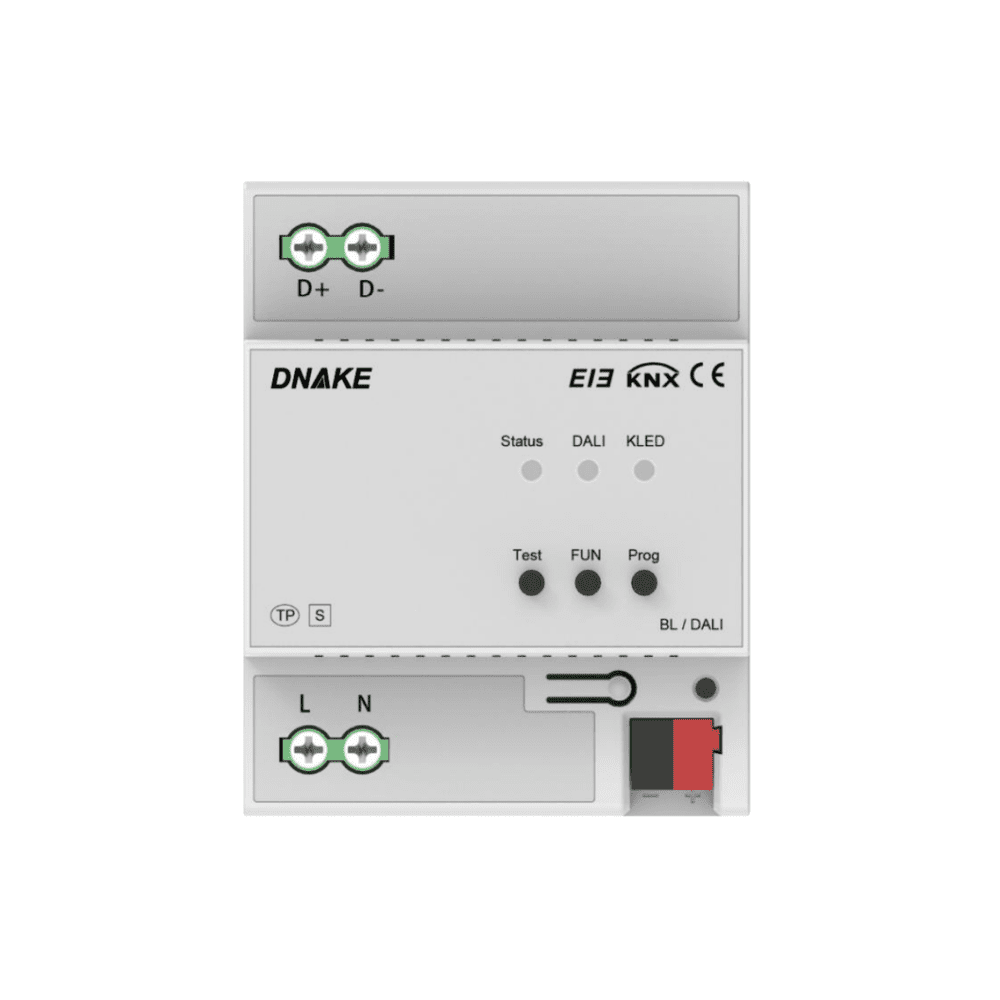

DNAKE Passerelle DALI KNX 1 canal — Intégration éclairage DALI dans une installation KNX

La DNAKE Passerelle DALI KNX 1 canal est une solution d’intégration professionnelle permettant de connecter un système d’éclairage DALI à une installation KNX/EIB. Elle joue un rôle clé dans les projets de gestion centralisée de l’éclairage, en réunissant dans une architecture cohérente la logique de commande KNX et la précision du monde DALI pour le pilotage des luminaires.

Que ce soit dans un hôtel, un espace de bureaux, un commerce ou une résidence premium, cette passerelle apporte une gestion lumineuse avancée, souple et évolutive — au cœur d’une installation domotique KNX au Maroc.

Présentation du produit

Le protocole DALI (Digital Addressable Lighting Interface) est le standard international pour la gestion numérique des luminaires professionnels. Il permet d’adresser individuellement chaque appareil, de créer des groupes et des scènes, et de gérer des fonctions avancées comme l’éclairage de secours ou le contrôle de la température de couleur. En combinant KNX et DALI, il devient possible de centraliser la logique domotique tout en bénéficiant de toute la richesse fonctionnelle du monde DALI.

La passerelle DNAKE assure ce pont de manière transparente : elle apparaît côté KNX comme un actionneur standard, et côté DALI comme un contrôleur maître. Sa configuration se réalise entièrement via ETS (Engineering Tool Software), le logiciel officiel de programmation KNX. Pour une vue d’ensemble de l’architecture KNX : guide complet domotique KNX Maroc.

Fonctions et caractéristiques principales

• 1 canal DALI avec alimentation DALI intégrée : aucune alimentation externe supplémentaire requise pour le bus DALI.
• 64 dispositifs DALI adressables sur le canal (selon la norme DALI 62386).
• Contrôle en broadcast : commande simultanée de tous les appareils DALI du canal.
• Contrôle en boucle : pilotage séquentiel des dispositifs DALI.
• Contrôle par groupe : jusqu’à 16 groupes DALI configurables indépendamment.
• Contrôle par scène : jusqu’à 16 scènes DALI enregistrables et rappelables via commande KNX.
• Éclairage d’escalier : extinction automatique après temporisation, configurable par appareil ou par groupe.
• Séquences d’éclairage : enchaînement programmé d’états lumineux sur le canal DALI.
• Éclairage de secours : gestion et supervision des blocs d’éclairage de sécurité conformément aux normes.
• Compatibilité DT8 (Device Type 8) : contrôle de la température de couleur (Tunable White) et des luminaires RGB/RGBW compatibles.
• Adressage automatique : découverte et attribution automatique des adresses DALI aux appareils connectés.
• Retour d’état DALI : supervision en temps réel de l’état de chaque appareil ou groupe via le bus KNX.
• Détection de défauts : signalement des pannes lampe ou driver directement dans le système KNX.
• Montage sur rail DIN 35 mm : intégration standard dans les tableaux électriques domotiques.
• Paramétrage via ETS : configuration complète avec l’outil officiel KNX.

KNX + DALI : pourquoi cette combinaison ?

Dans les projets d’éclairage professionnel, le protocole DALI offre des capacités que le simple relayage ou la variation analogique ne peuvent pas atteindre : adressage individuel, retour d’état précis, gestion des défauts, scènes stockées dans les drivers eux-mêmes. En le combinant avec KNX, les intégrateurs bénéficient du meilleur des deux mondes :

• Côté KNX : logique d’automatisation, intégration multi-systèmes (CVC, volets, sécurité), supervision centralisée, accès à distance.
• Côté DALI : précision de variation, adressage individuel, gestion de scènes embarquées dans les luminaires, supervision des défauts.

Cette combinaison est particulièrement appréciée dans les projets où la qualité lumineuse est un critère prioritaire. Pour aller plus loin sur les économies d’énergie permises par cette approche : domotique & économies d’énergie.

Cas d’usage typiques au Maroc

Hôtels et espaces d’accueil

Dans un hôtel, les chambres, lobbies, restaurants et salles de conférence bénéficient d’une gestion lumineuse par scènes (arrivée, dîner, nuit, réunion). La passerelle DALI KNX permet de mémoriser ces ambiances dans les drivers DALI eux-mêmes, garantissant une exécution rapide et fiable même lors de variations de charge sur le réseau.

Bureaux et espaces de travail

En open space ou en bureaux cloisonnés, la passerelle DALI KNX permet d’associer la détection de présence et la mesure de luminosité naturelle à une régulation DALI précise, canal par canal. Résultat : une consommation d’énergie optimisée et un confort visuel amélioré pour les occupants. À intégrer dans une stratégie de Gestion Technique du Bâtiment (GTB).

Espaces commerciaux et showrooms

Dans les commerces et showrooms, la qualité de l’éclairage est directement liée à l’expérience client. Le contrôle DALI via KNX permet d’adapter les ambiances selon les plages horaires, les zones exposées, les saisons ou les événements — avec rappel instantané des scènes prédéfinies.

Résidences premium et villas intelligentes

Dans les villas intelligentes haut de gamme, les luminaires architecturaux DALI (spots encastrés, rubans LED, suspensions design) sont pilotés depuis la même interface KNX que l’ensemble de la domotique. La compatibilité DT8 permet même de jouer sur la température de couleur (blanc chaud / blanc froid / Tunable White) selon l’heure ou l’ambiance souhaitée.

Intégration dans une architecture KNX complète

La passerelle DALI KNX DNAKE s’intègre parfaitement dans une installation KNX existante ou en cours de conception. Elle fonctionne en combinaison avec :

• Panneaux de commande et écrans tactiles KNX : rappel de scènes DALI depuis l’interface utilisateur.
• Capteurs de présence KNX : allumage/extinction automatique selon l’occupation.
• Capteurs de luminosité KNX : régulation automatique de l’intensité DALI en fonction de la lumière naturelle.
• Module variateur SCR KNX : pour les circuits d’éclairage non-DALI dans le même projet.
• Coupleur de ligne KNX : dans les installations multi-zones, pour structurer le réseau KNX autour de la passerelle DALI.
• Passerelle IP KNX : pour la supervision et le contrôle à distance de l’éclairage DALI.

Pour découvrir l’ensemble des produits KNX avancés disponibles au Maroc : guide domotique KNX Maroc.

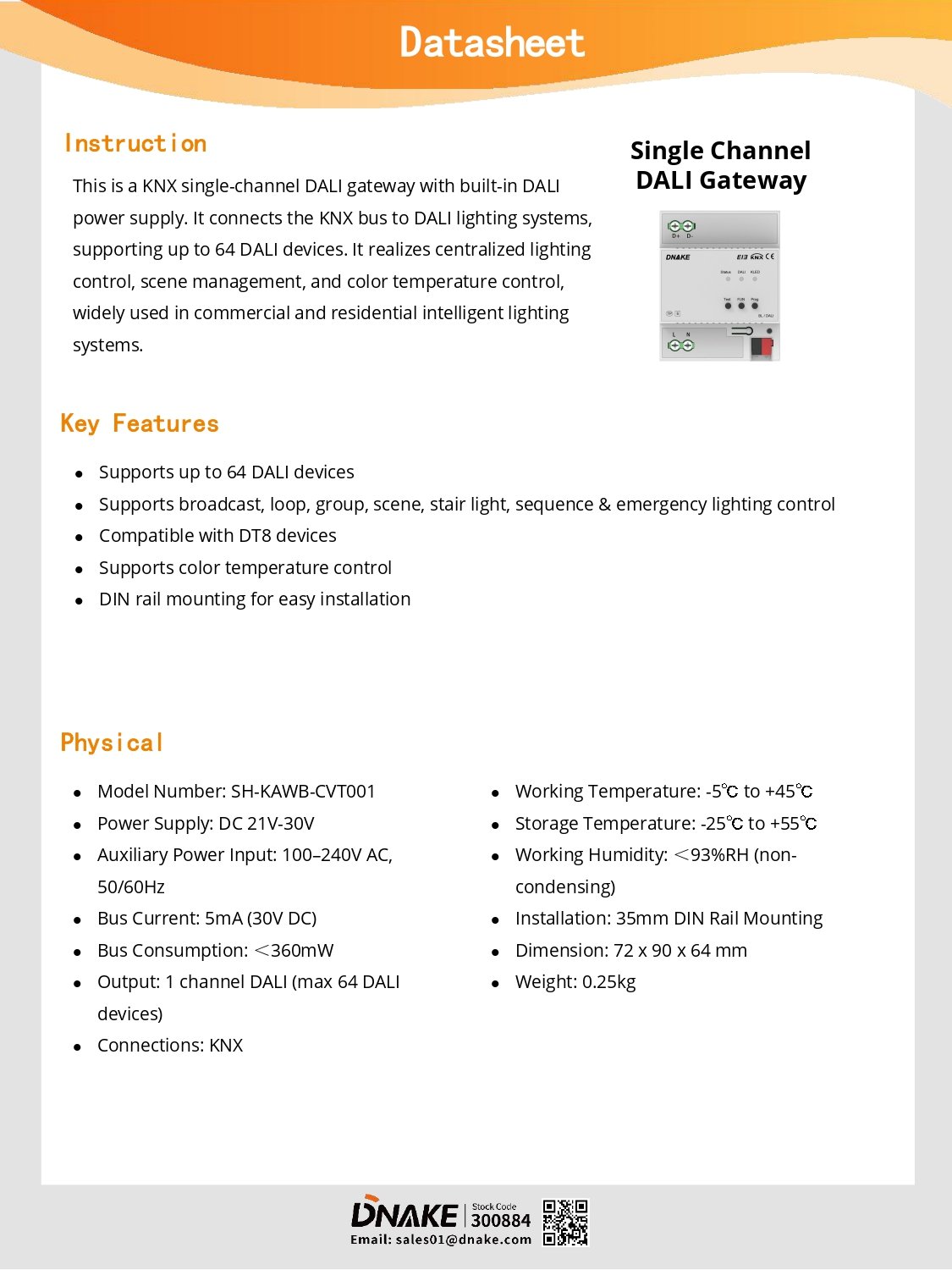

Spécifications techniques
