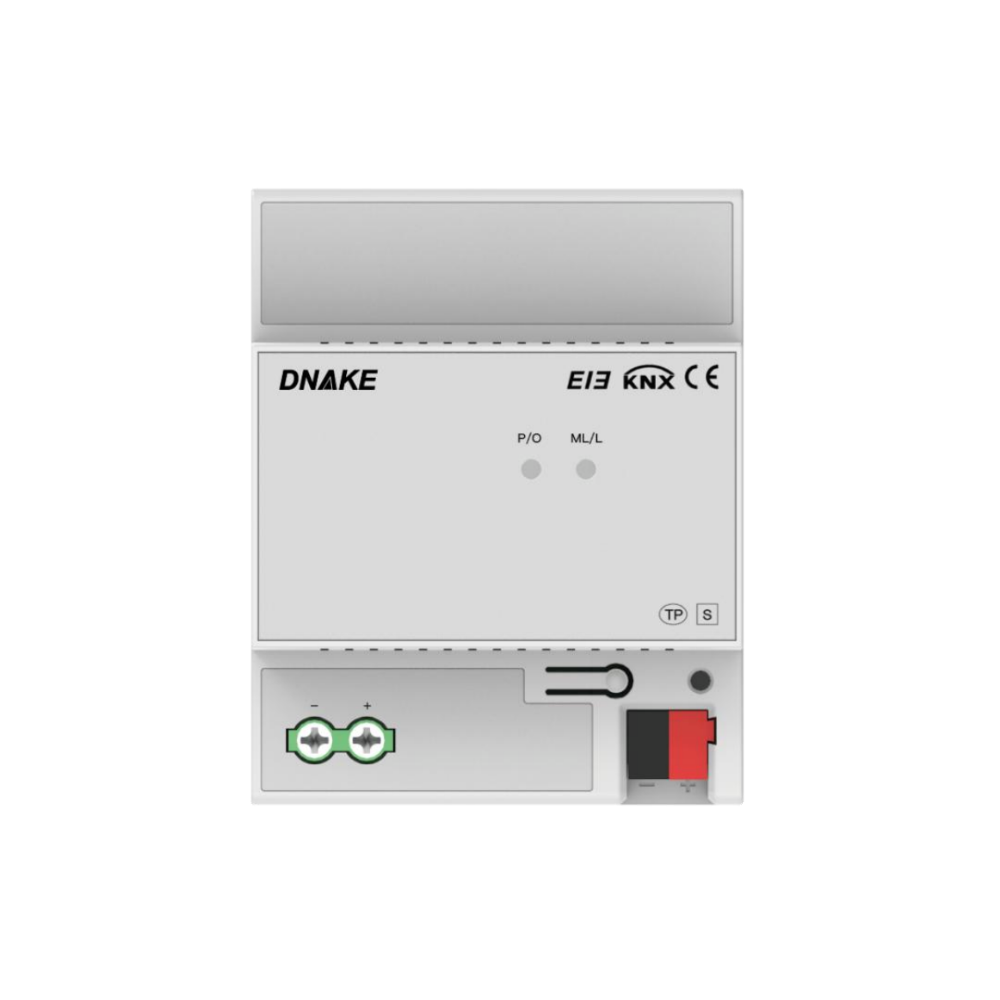

DNAKE Coupleur de ligne KNX

DNAKE Coupleur de ligne KNX — Couplage, segmentation et extension réseau domotique

Le DNAKE Coupleur de ligne KNX est un composant d’infrastructure essentiel dans toute architecture KNX de moyenne ou grande taille. Il permet de relier des lignes et des zones du réseau bus, tout en garantissant une isolation galvanique entre les segments — condition indispensable pour la stabilité et la fiabilité d’une installation domotique complexe.

Conçu pour les intégrateurs et installateurs professionnels, ce module s’inscrit dans une logique de réseau structuré, conforme aux bonnes pratiques du standard KNX. Il est particulièrement adapté aux villas de grande taille, aux immeubles résidentiels, aux hôtels et aux bâtiments tertiaires nécessitant une architecture KNX bien segmentée.

Présentation du produit

Dans une installation KNX, chaque ligne de bus est limitée en nombre d’appareils et en longueur de câble. Dès qu’un projet dépasse ces limites, ou qu’il couvre plusieurs zones distinctes (étages, ailes d’un bâtiment, appartements), il devient indispensable de structurer le réseau avec des coupleurs de ligne. C’est précisément le rôle du DNAKE Coupleur de ligne KNX.

Ce module assure la liaison bidirectionnelle entre deux lignes KNX tout en les séparant électriquement, ce qui renforce la robustesse et la maintenabilité de l’ensemble de l’installation. Il se configure via ETS (Engineering Tool Software), le logiciel standard de programmation KNX, et son comportement exact est déterminé par son adresse physique dans la topologie. Pour aller plus loin sur l’architecture KNX : guide complet domotique KNX Maroc.

Fonctions et modes d’utilisation

Mode coupleur de ligne (CL)

Configuré en coupleur de ligne (adresse physique X.Y.0), le module relie une ligne subordonnée à une ligne principale. Il filtre les télégrammes selon les tables d’adresses de groupe configurées dans ETS, ce qui évite la surcharge des segments et optimise les performances du réseau.

Mode coupleur de zone (CZ)

Configuré en coupleur de zone (adresse physique X.0.0), il connecte une ligne principale à une ligne de zone. Ce mode est utilisé dans les installations à plusieurs zones logiques — par exemple, des étages distincts dans un immeuble ou des blocs séparés dans un hôtel.

Mode répéteur KNX/EIB

Le coupleur peut aussi être utilisé comme répéteur de ligne, permettant d’étendre physiquement une ligne KNX au-delà de ses limites nominales. Dans ce mode, les télégrammes sont transmis sans filtrage entre deux segments d’une même ligne, avec isolation galvanique maintenue. Jusqu’à 4 segments peuvent ainsi former une seule ligne KNX TP.

Filtrage des télégrammes

La fonction de filtrage est l’un des apports les plus précieux du coupleur de ligne : seuls les télégrammes destinés à la ligne subordonnée sont transmis. Cela réduit significativement le trafic bus sur chaque segment et améliore la réactivité et la fiabilité de l’ensemble du système.

Caractéristiques principales

• Double rôle : coupleur de ligne (CL) ou coupleur de zone (CZ) selon l’adresse physique assignée.
• Isolation galvanique entre la ligne supérieure et la ligne subordonnée : chaque segment fonctionne électriquement de façon indépendante.
• Mode répéteur : extension d’une ligne KNX TP au-delà de ses limites en longueur ou en nombre d’appareils.
• Filtrage des communications de groupe : configurable avec ou sans filtrage selon les besoins du projet.
• Support des trames étendues (Long Frames) : compatible avec les télégrammes longs (APDU jusqu’à 240 octets).
• Format rail DIN compact : s’intègre dans tous les coffrets et armoires électriques domotiques standard.
• Paramétrage via ETS : configuration complète avec l’outil officiel KNX.
• Tension nominale KNX : DC 21–32V TBTS.
• Indice de protection : IP20.
• Température de fonctionnement : -5°C à +45°C.

Pourquoi structurer son réseau KNX avec un coupleur de ligne ?

Une topologie KNX bien conçue, avec des coupleurs de ligne correctement placés, apporte plusieurs avantages décisifs :

• Évolutivité : il devient possible d’ajouter de nouveaux appareils ou de nouvelles zones sans refondre l’architecture existante.
• Fiabilité : une panne sur un segment n’affecte pas les autres lignes grâce à l’isolation galvanique.
• Performance : le filtrage des télégrammes réduit le trafic inutile sur chaque ligne, améliorant la réactivité globale.
• Maintenabilité : un réseau segmenté est plus facile à diagnostiquer, modifier et faire évoluer dans le temps.
• Conformité KNX : une topologie structurée respecte les bonnes pratiques du standard international KNX, garantissant l’interopérabilité entre tous les équipements du réseau.

Cas d’usage typiques au Maroc

Villas et résidences de grande taille

Dans une villa intelligente sur plusieurs niveaux, chaque étage peut constituer une ligne KNX distincte, reliée à la ligne principale par un coupleur. Cela simplifie le câblage, segmente les zones logiques et facilite les interventions futures.

Hôtels et immeubles résidentiels

Dans un hôtel, chaque aile ou chaque étage peut disposer de sa propre ligne KNX. Le coupleur de zone relie ces lignes à l’infrastructure centrale tout en maintenant leur indépendance électrique — condition essentielle pour la continuité de service et la sécurité de l’installation.

Bâtiments tertiaires et GTB

Dans le cadre d’une Gestion Technique du Bâtiment (GTB), la segmentation du réseau KNX est indispensable pour couvrir des surfaces importantes, intégrer plusieurs corps de métiers (éclairage, CVC, sécurité) et maintenir une supervision centralisée et fiable.

Projets neufs avec pré-câblage KNX

Dans le cadre d’une construction neuve avec pré-câblage KNX, anticiper les coupleurs de ligne dès la conception permet d’obtenir une topologie propre, évolutive et conforme aux meilleures pratiques du standard.

Intégration dans une architecture KNX complète

Le coupleur de ligne DNAKE s’utilise en combinaison avec l’ensemble des autres composants KNX d’une installation :

• Alimentation KNX : chaque ligne séparée par un coupleur dispose de sa propre alimentation bus.

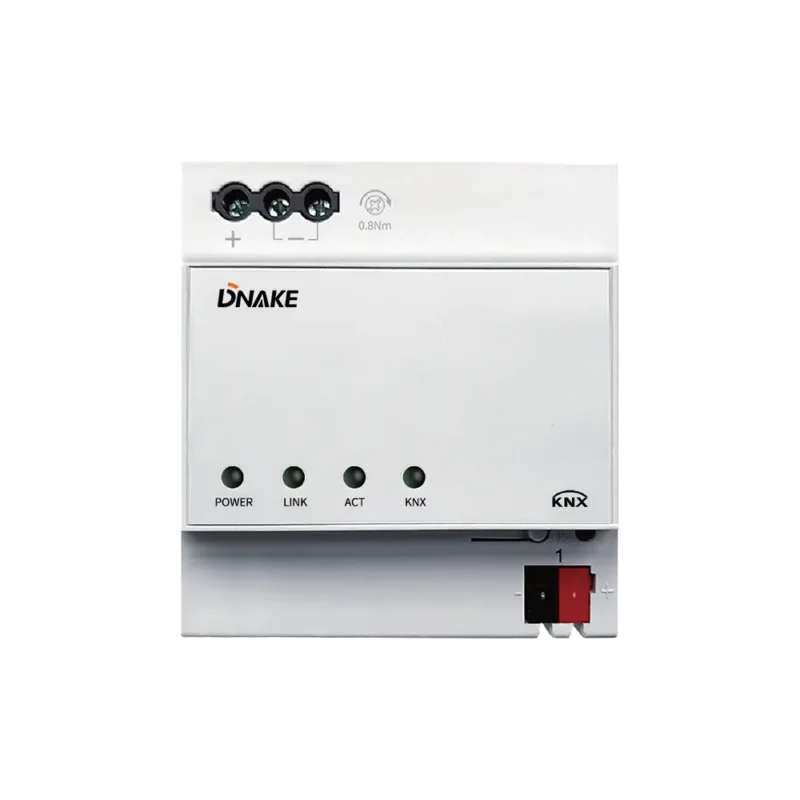

• Passerelle IP KNX : pour la supervision à distance et la visualisation centralisée.
• Modules switch, variateurs, modules rideaux : actionneurs placés sur les lignes subordonnées.
• Capteurs de présence et capteurs environnementaux KNX : reliés à la logique centrale via le réseau structuré.
• Passerelle DALI KNX : intégration de l’éclairage professionnel dans les lignes dédiées.

Pour une vue d’ensemble complète des produits KNX disponibles : guide domotique KNX Maroc.

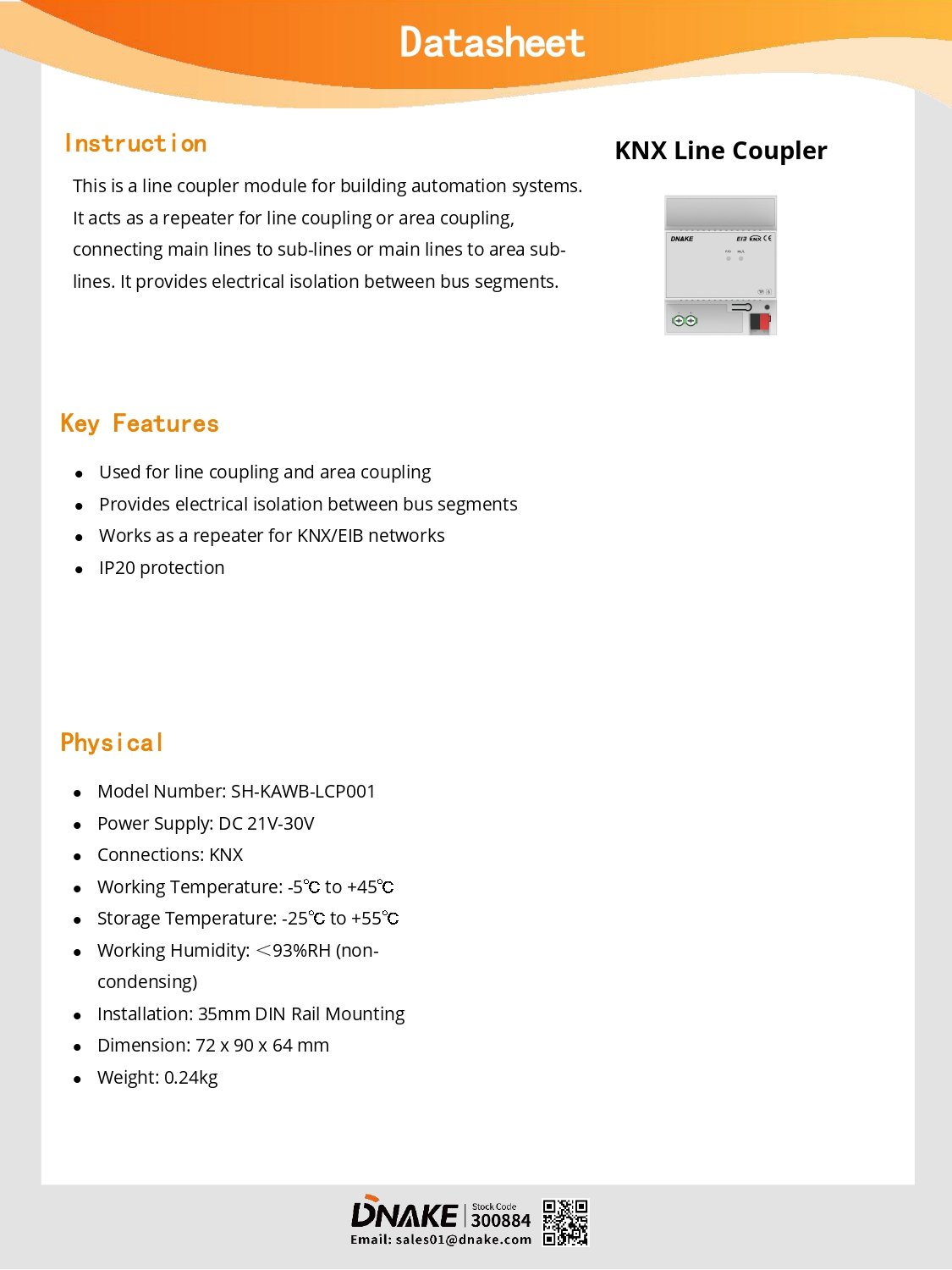

Spécifications techniques
