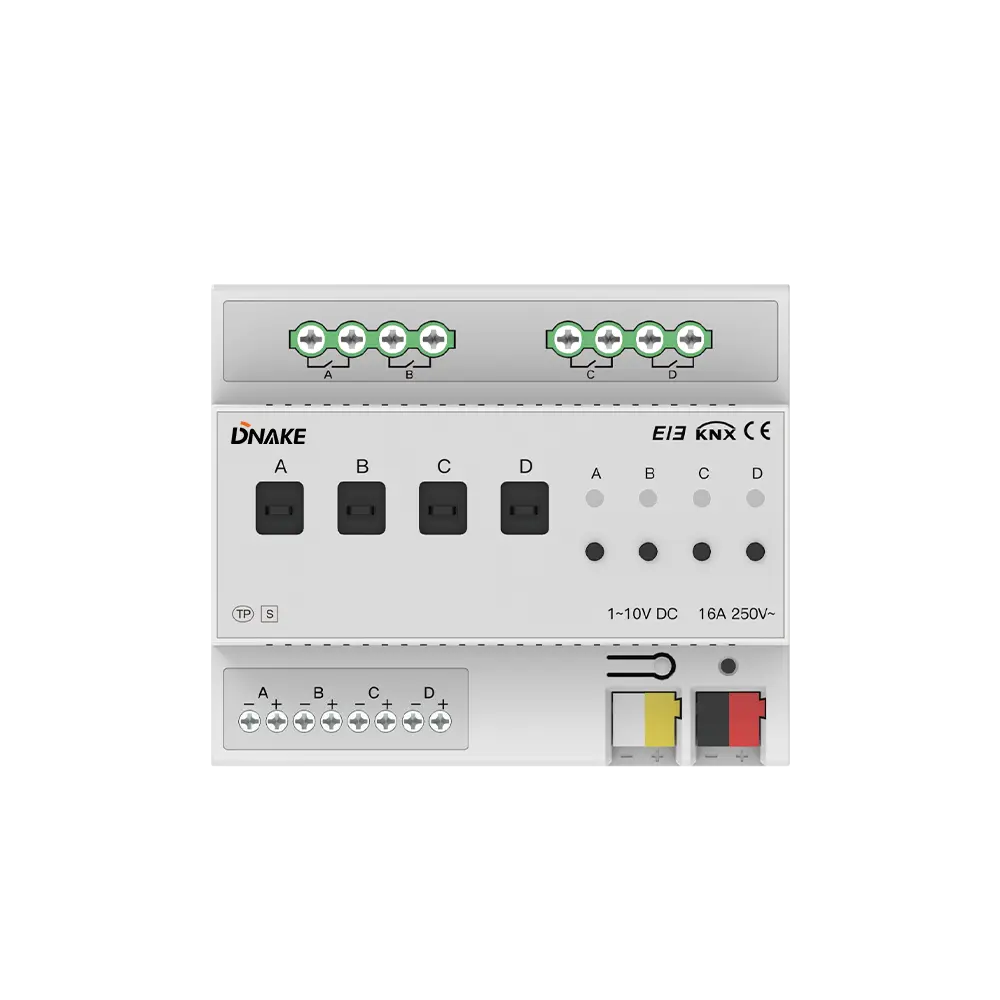

Module Gradateur 4 Canaux 1-10V KNX DNAKE – Contrôle Éclairage LED Professionnel Gradation Avancée
Le module gradateur 4 canaux 1-10V KNX DNAKE permet le contrôle professionnel de l’éclairage LED avec gradation 1-10V sur 4 canaux indépendants. Fonctions switch dimming, relative dimming, absolute dimming, retour d’état, éclairage d’escalier, alimentation par bus KNX, installation rail DIN 35mm, idéal éclairage LED haut de gamme.
Prix sur devis · réponse sous 24h sur WhatsApp
Installation à Casablanca, Rabat, Tanger et Marrakech · Distribution dans tout le Maroc
Le Module Gradateur 4 Canaux 1-10V KNX DNAKE est une solution professionnelle pour le contrôle précis de l’éclairage LED avec gradation dans les systèmes domotiques exigeants. Il fournit un signal de gradation 1-10V DC sur 4 canaux indépendants, compatible avec les drivers et ballasts électroniques 1-10V standard pour le contrôle LED professionnel. Chaque canal dispose également d’une fonction relay switching pour la commutation ON/OFF, offrant une flexibilité exceptionnelle.
Ce module supporte 3 modes de gradation : switch dimming (commutation + gradation), relative dimming (gradation relative Up/Down), et absolute dimming (gradation absolue), permettant d’adapter parfaitement le comportement de vos éclairages. Il offre le retour d’état et signalement d’erreur pour chaque canal, assurant une surveillance complète de votre installation. La fonction d’éclairage d’escalier permet de configurer des temporisations automatiques pour les zones de passage. Alimenté directement par le bus KNX (pas d’alimentation externe nécessaire), il est’économe en énergie avec une consommation maximale de 360mW.
Conçu pour une installation sur rail DIN standard 35mm, il s’intégrerait facilement dans les tableaux électriques professionnels. Chaque canal peut piloter des drivers 1-10V avec un courant maximal de 100mA par sortie (type sink). La capacité de commutation du relay est de 16A/250V AC (charge résistive) ou 10A/250V AC (charge fluorescente 140µF), permettant le contrôle de charges importantes. Découvrez également notre module switch 8 canaux 16A KNX DNAKE pour compléter votre système d’éclairage.
C’est un choix idéal pour le contrôle d’éclairage LED dans les villas haut de gamme, appartements, bureaux, hôtels et bâtiments intelligents nécessitant un contrôle de luminosité fluide et sans flicker.
Explorez toute la gamme DNAKE ainsi que nos solutions KNX au Maroc pour compléter votre installation d’éclairage LED professionnelle.
À lire aussi : Domotique KNX : le guide complet
DNAKE (Xiamen) Intelligent Technology Co., Ltd., l'un des principaux fournisseurs de solutions d'interphone et de domotique, se spécialise dans la conception et la fabrication de produits d'interphone et de maison intelligente innovants et de haute qualité.
Depuis sa création en 2005, DNAKE est passée d'une petite entreprise à un grand acteur mondialement reconnu fournissant des systèmes d'interphonie intégrés. Notre mission est de créer des solutions d'interphone simples et intelligentes, permettant à nos clients d'améliorer la sécurité et la commodité dans leur vie quotidienne.
- Nombre de canaux : 4 canaux de gradation indépendants
- Type de sortie gradation : 1-10V DC (type sink)
- Courant max par sortie : 100mA par canal
- Capacité relay switching : 16A/250V AC (résistive), 10A/250V AC (fluorescente 140µF)
- Mode switch dimming : Commutation + gradation
- Mode relative dimming : Gradation relative Up/Down
- Mode absolute dimming : Gradation absolue (0-100%)
- Retour d'état : Status et error reporting pour chaque canal
- Scènes : Contrôle de scènes et presets
- Éclairage d'escalier : Fonction staircase lighting configurables
- Relay per channel : Fonction relay switching par canal
- Compatibilité : Drivers 1-10V standard (ballasts LED électroniques)
- Protocole : KNX / EIB
- Alimentation : Bus KNX (DC 21V-30V, pas d'alimentation externe)
- Courant bus : <12mA
- Consommation bus : <360mW
- Installation : Rail DIN 35mm standard
- Dimensions : 108mm × 90mm × 64mm
- Poids : 0.296kg (296g)
- Matériau du boîtier : Nylon (PA66)
- Indice de protection : IP20 (conforme EN 60529)
- Connexion bus KNX : Terminal 4 fils, diamètre 0.6-0.8mm
- Température de travail : -5°C à +45°C
- Température de stockage : -25°C à +55°C
- Humidité relative : <93% RH (non-condensing)
- Application : Éclairage LED professionnel, gradation précise
- Utilisation : Résidentiel haut de gamme et professionnel
Fiche technique en français
Fiche produit complète du Module Gradateur 4 Canaux 1-10V KNX – Contrôle Éclairage LED Professionnel Gradation Avancée DNAKE (réf. SH-KAWB-DCM401) : description, points clés et tableau complet des caractéristiques techniques, au format PDF A4.
Bases de données ETS – gamme KNX DNAKE
Fichier de programmation ETS correspondant à ce produit, à importer dans ETS5 / ETS6 :
⬇ Télécharger : Module gradateur (.vd4)
Autres bases de données ETS disponibles pour la gamme KNX DNAKE :
⬇ Module multifonction 28 canaux 10A (.knxproj)⬇ Interface universelle 8 canaux (.knxproj)⬇ Passerelle Zigbee/BLE GTW006 (.knxproj)
Fichiers fournis au format .zip : décompressez l’archive, puis importez le fichier dans ETS via Catalogue > Importer. Besoin d’aide ou d’une autre base de données ? Contactez-nous.
