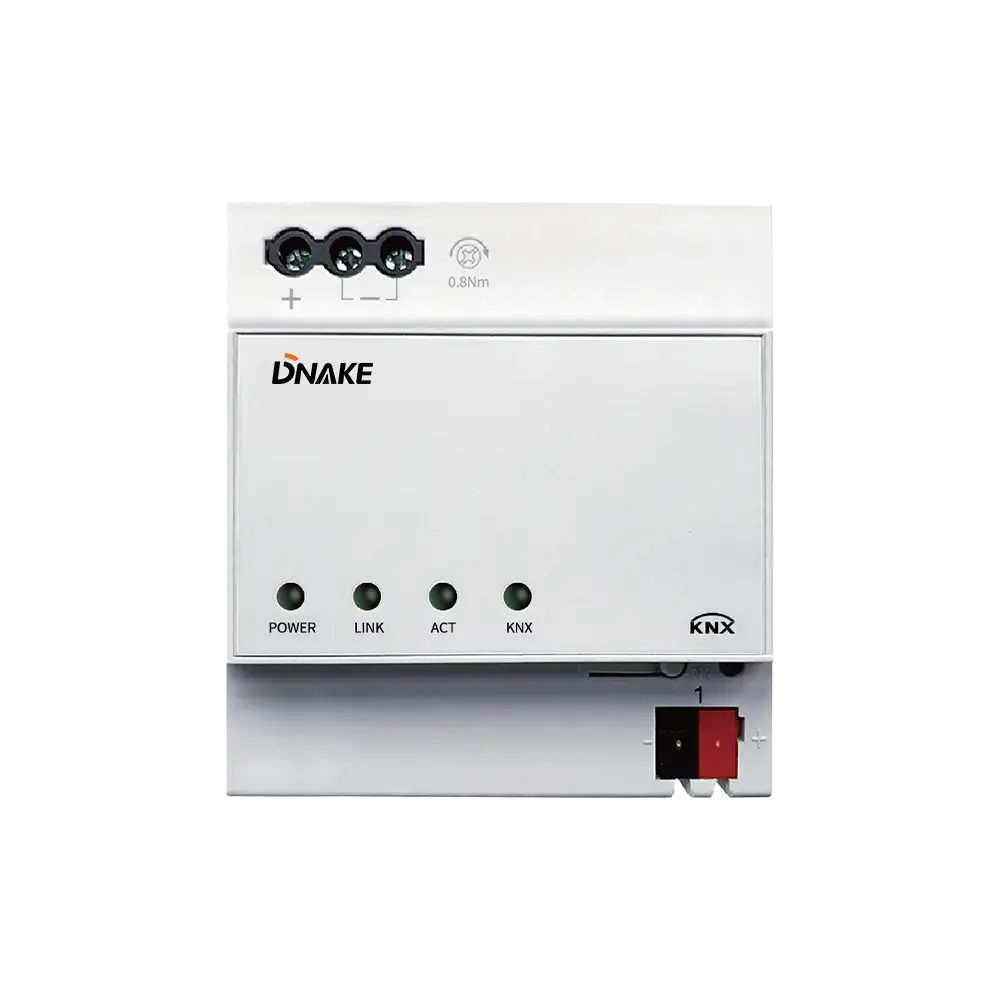

KNX IP Router DNAKE – Routeur KNXnet/IP pour Systèmes Domotiques & Interconnexion Bus/Ethernet
Le KNX IP Router DNAKE interconnecte le bus KNX avec un réseau IP/Ethernet, permettant le contrôle et la surveillance de votre système domotique via ETS. Alimentation par bus KNX (21-30V DC), installation sur rail DIN 35mm, support tunneling et routing KNXnet/IP, idéal pour bâtiments intelligents et accès distant.
Le KNX IP Router DNAKE est un dispositif essentiel pour l’interconnexion de votre système domotique KNX avec un réseau IP/Ethernet. Ce routeur sert de pont entre le bus KNX et le réseau IP, permettant le contrôle, la surveillance et la programmation de votre système via le logiciel ETS depuis n’importe point du réseau. Il supporte simultanément les fonctions de tunneling KNXnet/IP (5 connexions max) et de routing, offrant une flexibilité exceptionnelle pour les systèmes domotiques complexes.
Ce routeur interconnecte la ligne KNXnet/IP avec le bus TP1, permettant l’échange de données entre les deux réseaux. Il est alimenté directement par le bus KNX (21-30V DC), sans alimentation externe nécessaire. Conçu pour une installation sur rail DIN 35mm, il s’integrerait facilement dans les tableaux électriques professionnels. L’adresse IP peut être obtenue automatiquement via un serveur DHCP ou configurée manuellement via ETS, offrant une adaptation flexible à votre infrastructure réseau. Découvrez également notre module d’alimentation 960mA KNX DNAKE pour assurer une alimentation stable de votre bus.
Le KNX IP Router peut fonctionner comme coupleur de ligne ou coupleur de backbone, connectant plusieurs lignes KNX TP via Ethernet. Il implémente le standard KNXnet/IP, supportant les protocoles IP multi-cast (adresse 224.0.23.12, port 3671), ARP, ICMP, IGMP, HTTP, UDP/IP, TCP/IP et DHCP. La LED verte indique un IP valide, tandis que la LED rouge indique des paramètres IP invalides ou l’absence de serveur DHCP. L’indicateur de trafic IP flicker lors de la communication.
C’est un choix idéal pour les systèmes KNX dans les villas, appartements, bureaux et bâtiments intelligents, permettant un accès distant sécurisé au bus KNX depuis le réseau IP.
Explorez toute la gamme DNAKE ainsi que nos solutions KNX au Maroc pour compléter votre installation domotique professionnelle.
DNAKE (Xiamen) Intelligent Technology Co., Ltd., l'un des principaux fournisseurs de solutions d'interphone et de domotique, se spécialise dans la conception et la fabrication de produits d'interphone et de maison intelligente innovants et de haute qualité.
Depuis sa création en 2005, DNAKE est passée d'une petite entreprise à un grand acteur mondialement reconnu fournissant des systèmes d'interphonie intégrés. Notre mission est de créer des solutions d'interphone simples et intelligentes, permettant à nos clients d'améliorer la sécurité et la commodité dans leur vie quotidienne.
-
>Type de dispositif : Routeur KNXnet/IP
>Protocole : KNX / EIB + KNXnet/IP
>Alimentation : Bus KNX 21-30V DC
>Courant de travail : 5mA/30V DC
>Consommation : Typ. 520mW, Max. 800mW
>Installation : Rail DIN 35mm standard
>Dimensions : 90mm × 36mm (2 SU) × 70mm
>Poids : 66g
>Matériau du boîtier : ABS
>Indice de protection : IP20 (conforme EN 60529)
>Communication KNX : Terminal KNX (4 fils, diamètre 0.6-0.8mm)
>Communication IP : 10/100BaseT (Ethernet)
>Tunneling : KNXnet/IP Tunneling (5 connexions simultanées max)
>Routing : KNXnet/IP Routing (coupleur de ligne/backbone)
>Adresse multicast IP : 224.0.23.12 (port 3671)
>Protocoles supportés : KNXnet/IP, ARP, ICMP, IGMP, HTTP, UDP/IP, TCP/IP, DHCP
>Adresse IP : DHCP automatique ou manuel (ETS)
>LED indicateur : Verte (IP valide), Rouge (IP invalide/pas de DHCP)
>Indicateur trafic : Flicker lors de communication IP
>Température de travail : -5°C à +45°C
>Température de stockage : -20°C à +60°C
>Humidité relative : ≤93% (non-condensing)
>ETS : Support complet programmation ETS
>Utilisation : Interconnexion KNX/Ethernet, accès distant, supervision
Fiche technique en français
Fiche produit complète du KNX IP Router – Routeur KNXnet/IP pour Systèmes Domotiques & Interconnexion Bus/Ethernet DNAKE (réf. SH-KAWA-DAC003) : description, points clés et tableau complet des caractéristiques techniques, au format PDF A4.
Bases de données ETS – gamme KNX DNAKE
Fichiers de programmation ETS disponibles pour la gamme KNX DNAKE, à importer dans ETS5 / ETS6 :
⬇ Module multifonction 28 canaux 10A (.knxproj)⬇ Interface universelle 8 canaux (.knxproj)⬇ Passerelle Zigbee/BLE GTW006 (.knxproj)⬇ Module gradateur (.vd4)
Fichiers fournis au format .zip : décompressez l’archive, puis importez le fichier dans ETS via Catalogue > Importer. Besoin d’aide ou d’une autre base de données ? Contactez-nous.
