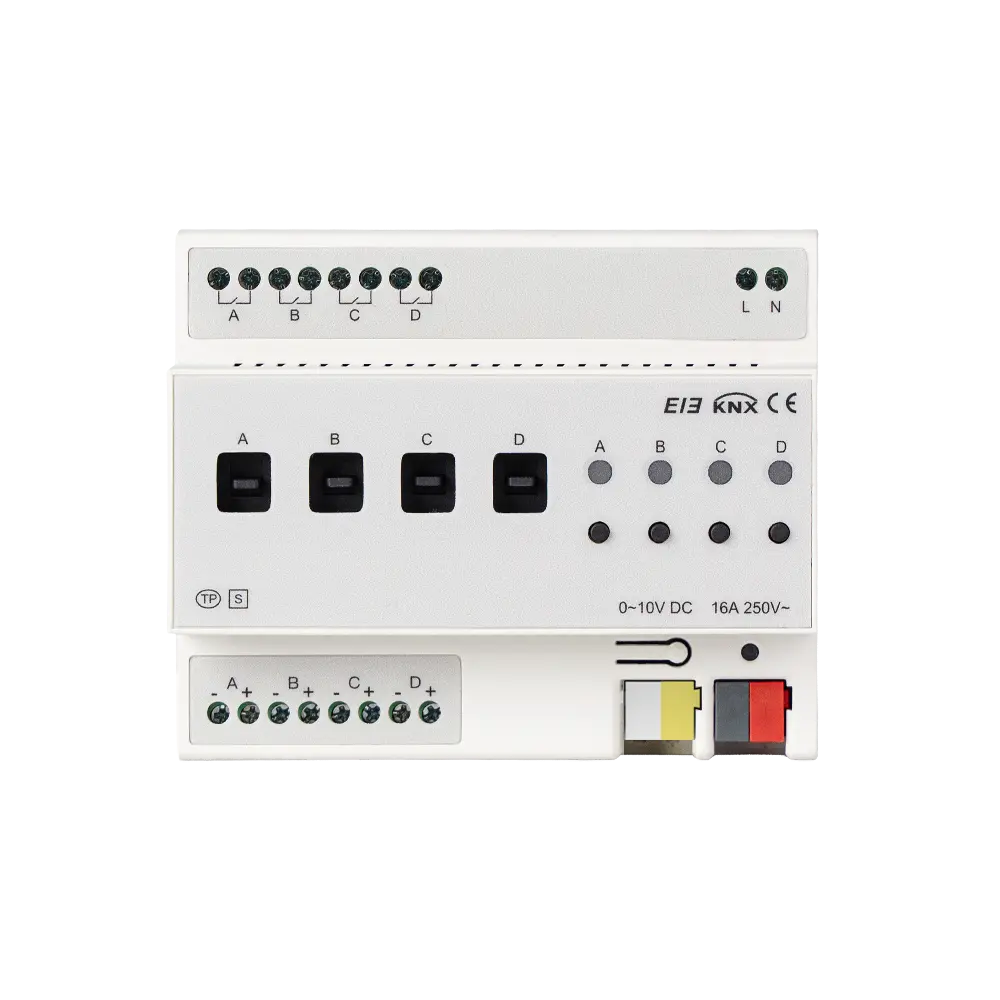

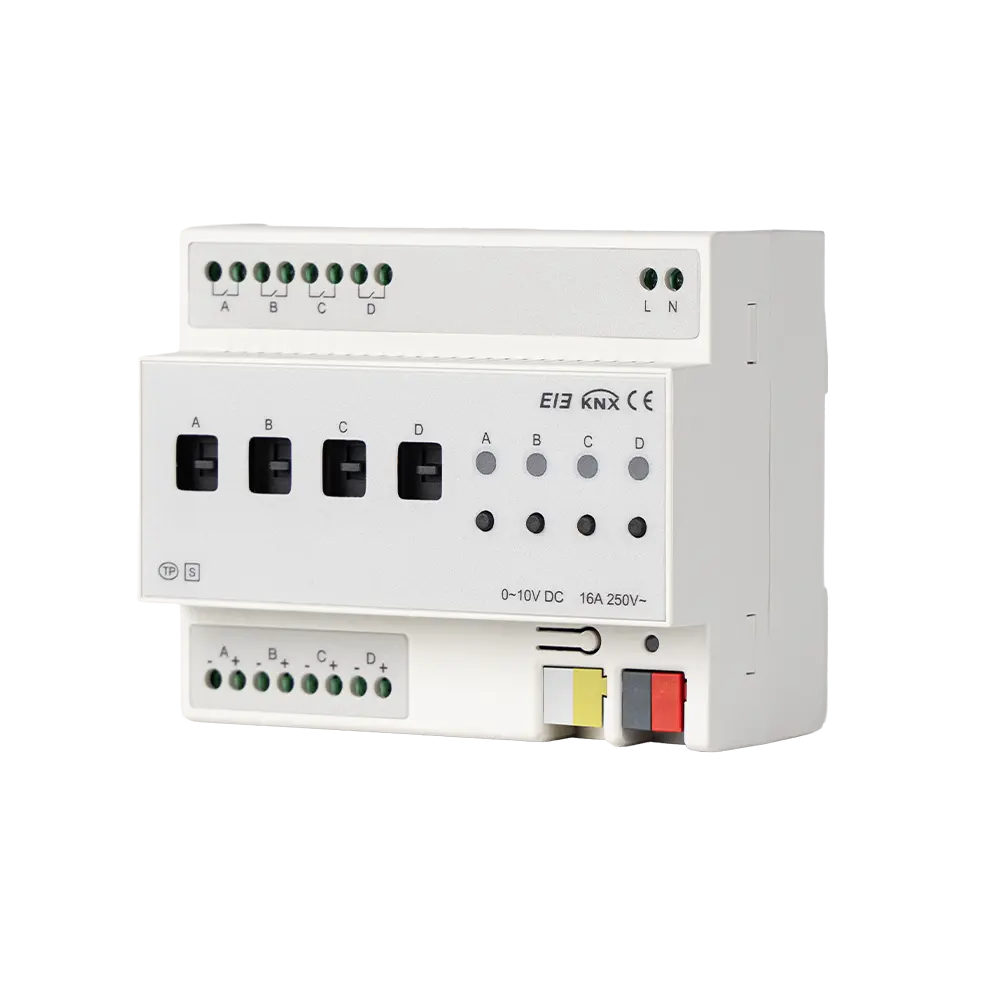

Module Gradateur 4 Canaux 0-10V KNX DNAKE – SH-KAWB-DCM403
Le module gradateur 4 canaux 0-10V KNX DNAKE permet le contrôle professionnel de l’éclairage LED avec gradation 0-10V sur 4 canaux indépendants. Relay switching par canal, 3 modes de gradation (switch/relative/absolute), retour d’état/erreur, scénarios, éclairage d’escalier, alimentation par bus KNX, installation rail DIN 35mm, idéal projets LED haut de gamme.
Le Module Gradateur 4 Canaux 0-10V KNX DNAKE est une solution professionnelle pour le contrôle précis de l’éclairage LED avec gradation 0-10V dans les systèmes domotiques exigeants. Il fournit un signal de gradation 0-10V DC sur 4 canaux indépendants, parfaitement compatible avec les drivers et ballasts électroniques 0-10V standard pour le contrôle LED professionnel. Chaque canal dispose également d’une fonction relay switching pour la commutation ON/OFF indépendante, offrant une flexibilité exceptionnelle pour mélanger éclairages gradables et non-gradables.
Ce module supporte 3 modes de gradation : switch dimming (commutation + gradation), relative dimming (gradation relative Up/Down), et absolute dimming (gradation absolue 0-100%), permettant d’adapter parfaitement le comportement de vos éclairages selon vos besoins. Il offre le retour d’état et signalement d’erreur pour chaque canal, assurant une surveillance complète de votre installation. La fonction d’éclairage d’escalier permet de configurer des temporisations automatiques pour les zones de passage. La commande de scènes et presets permet une activation instantanée de configurations lumineuses prédéfinies. Alimenté directement par le bus KNX (21-30V DC, pas d’alimentation externe nécessaire), il est ultra-économe en énergie avec une consommation maximale de 360mW.
Conçu pour une installation sur rail DIN standard 35mm, il s’integrerait facilement dans les tableaux électriques professionnels. Chaque canal peut piloter des ballasts/driver 0-10V avec un courant maximal de 100mA par sortie (type sink). La capacité de commutation du relay est de 16A/250V AC, permettant le contrôle de charges importantes. Découvrez également notre module gradateur 1-10V 4 canaux DNAKE pour des applications compatibles 1-10V.
C’est un choix idéal pour le contrôle d’éclairage LED dans les villas haut de gamme, appartements, bureaux, hôtels, commerces et bâtiments intelligents nécessitant un contrôle de luminosité fluide, sans flicker et professionnel.
Explorez toute la gamme DNAKE ainsi que nos solutions KNX au Maroc pour compléter votre installation d’éclairage LED professionnelle.
DNAKE (Xiamen) Intelligent Technology Co., Ltd., l'un des principaux fournisseurs de solutions d'interphone et de domotique, se spécialise dans la conception et la fabrication de produits d'interphone et de maison intelligente innovants et de haute qualité.
Depuis sa création en 2005, DNAKE est passée d'une petite entreprise à un grand acteur mondialement reconnu fournissant des systèmes d'interphonie intégrés. Notre mission est de créer des solutions d'interphone simples et intelligentes, permettant à nos clients d'améliorer la sécurité et la commodité dans leur vie quotidienne.
-
- >
Nombre de canaux
-
- : 4 canaux de gradation indépendants
>Type de sortie gradation : 0-10V DC (type sink)
>Courant max par sortie : 100mA par canal (max. 100mA/Gang)
>Capacité relay switching : 16A/250V AC
>Mode switch dimming : Commutation ON/OFF + gradation
>Mode relative dimming : Gradation relative Up/Down
>Mode absolute dimming : Gradation absolue (0-100%)
>Retour d'état : Status et error reporting pour chaque canal individuel
>Scènes : Contrôle de scènes et presets one-tap
>Éclairage d'escalier : Fonction staircase lighting configurables par canal
>Relay switching per channel : Fonction relay indépendante par canal
>Compatibilité : Ballasts/drivers LED 0-10V conventionnels (électroniques)
>Gradation sans flicker : Ajustement de luminosité fluide et stable
>Protocole : KNX / EIB
>Alimentation : Bus KNX (DC 21V-30V, pas d'alimentation externe)
>Courant bus : <12mA
>Consommation bus : <360mW

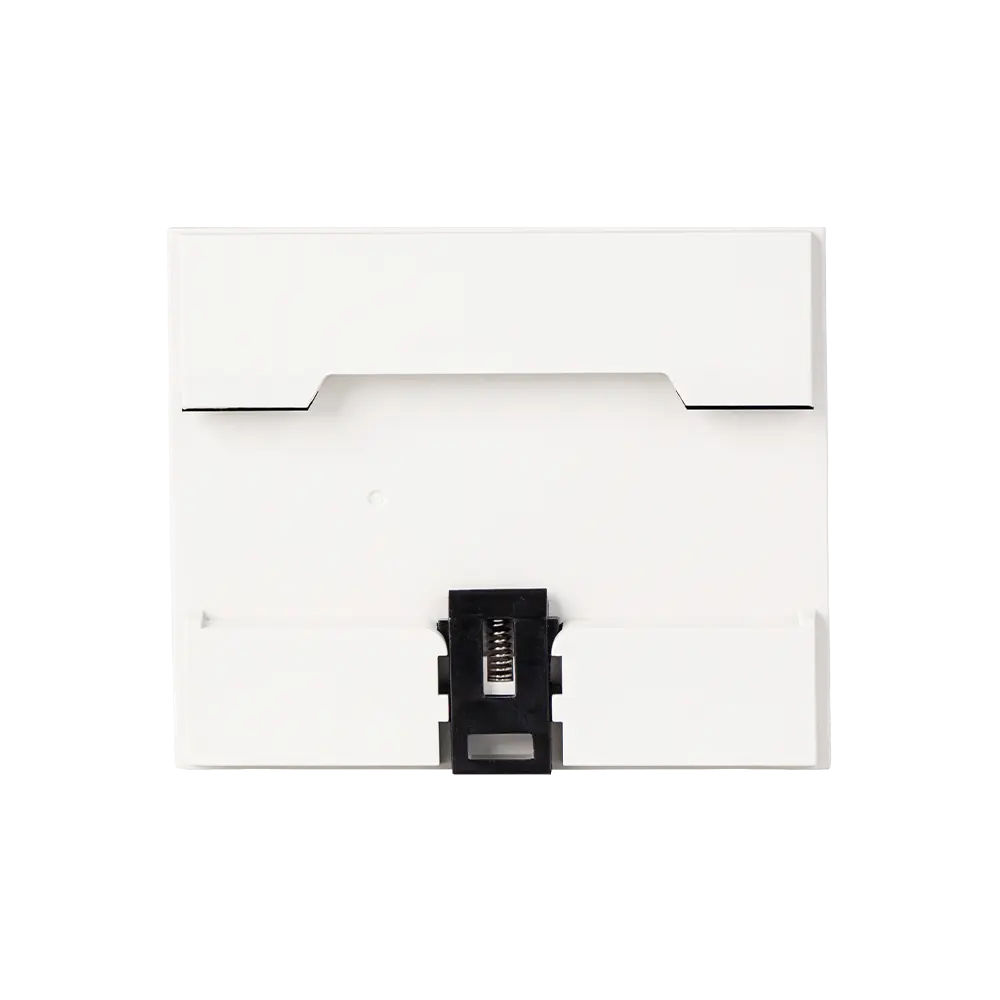

>Installation : Rail DIN 35mm standard
>Dimensions : 108mm × 90mm × 64mm
>Poids : 108g × 90mm × 64mm (0.296kg / 296g)
>Matériau du boîtier : Nylon (PA66)
>Indice de protection : IP20 (conforme EN 60529)
>Connexion bus KNX : Terminal 4 fils, diamètre 0.6-0.8mm
>Température de travail : -5°C à +45°C
>Température de stockage : -25°C à +55°C
>Humidité relative : <93% RH (non-condensing)
>Application : Éclairage LED professionnel, gradation précise sans flicker
>Utilisation : Résidentiel haut de gamme et professionnel/commercial
Fiche technique en français
Fiche produit complète du Module Gradateur 4 Canaux 0-10V KNX DNAKE (réf. SH-KAWB-DCM403) : description, points clés et tableau complet des caractéristiques techniques, au format PDF A4.
Bases de données ETS – gamme KNX DNAKE
Fichier de programmation ETS correspondant à ce produit, à importer dans ETS5 / ETS6 :
⬇ Télécharger : Module gradateur (.vd4)
Autres bases de données ETS disponibles pour la gamme KNX DNAKE :
⬇ Module multifonction 28 canaux 10A (.knxproj)⬇ Interface universelle 8 canaux (.knxproj)⬇ Passerelle Zigbee/BLE GTW006 (.knxproj)
Fichiers fournis au format .zip : décompressez l’archive, puis importez le fichier dans ETS via Catalogue > Importer. Besoin d’aide ou d’une autre base de données ? Contactez-nous.
