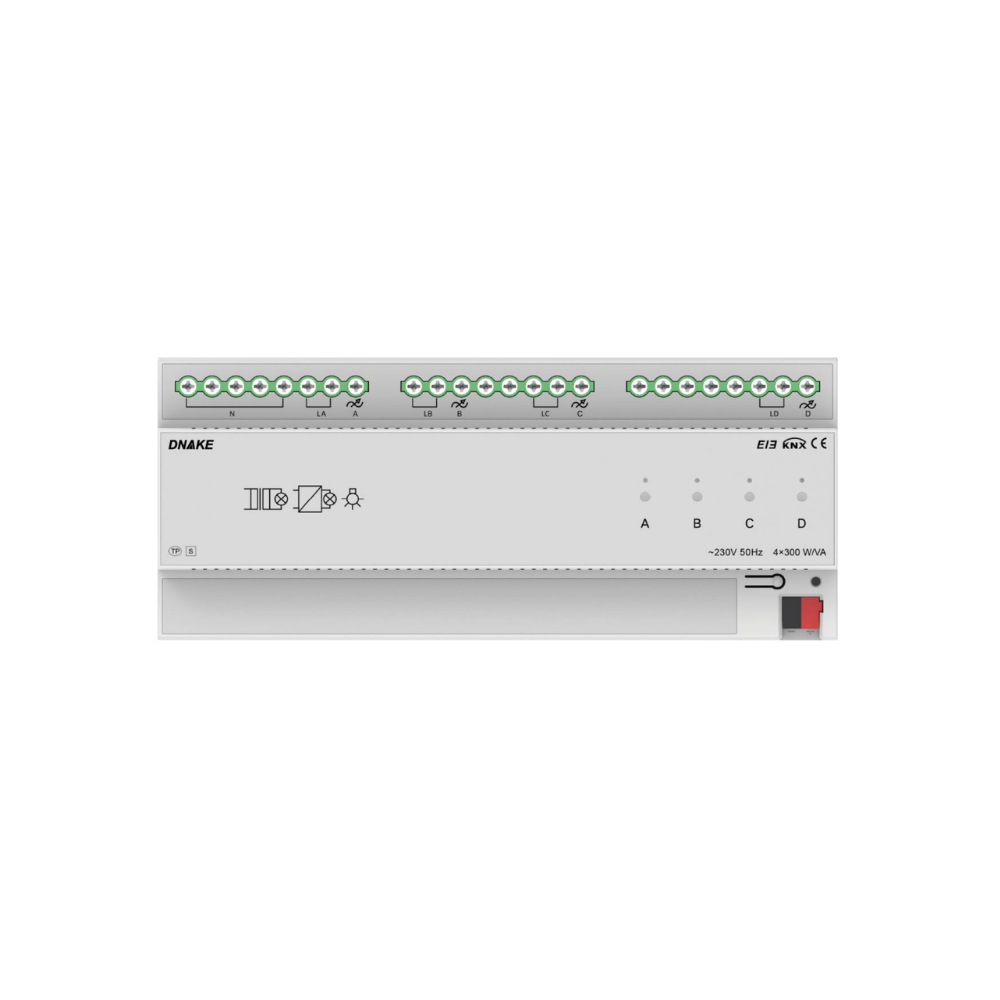

DNAKE Module variateur SCR KNX 4 canaux 300W
Le module variateur SCR KNX 4 canaux 300W DNAKE est conçu pour le contrôle intelligent de l’éclairage dans les systèmes domotiques et tertiaires. Compatible KNX/EIB, il utilise la technologie de variation à coupure de phase montante et prend en charge plusieurs fonctions avancées comme la variation relative, la variation absolue, la gestion de scènes et le reporting d’état et d’erreur.
DNAKE Module variateur SCR KNX 4 canaux 300W — Variation d’éclairage intelligente
Le DNAKE Module variateur SCR KNX 4 canaux 300W est une solution performante pour la gestion intelligente de l’éclairage dans les projets résidentiels, commerciaux et de bâtiment intelligent. Conçu pour fonctionner sur le bus KNX/EIB, il permet de piloter avec précision jusqu’à 4 circuits d’éclairage indépendants grâce à une technologie de variation SCR à coupure de phase montante.
Qu’il s’agisse d’une villa intelligente, d’un hôtel, d’un espace de bureaux ou d’un bâtiment tertiaire, ce module apporte une gestion lumineuse fine, des ambiances personnalisées et une supervision complète du système d’éclairage via le bus KNX.
Présentation du produit
Le module variateur SCR KNX s’installe sur rail DIN 35 mm dans les tableaux électriques domotiques. Il offre une variation précise de l’intensité lumineuse sur chaque canal, de manière totalement indépendante. Sa compatibilité avec différents types de charges lumineuses — lampes à incandescence, halogènes haute tension, halogènes basse tension avec transformateur adapté, lampes à économie d’énergie gradables et LED — en fait un choix très polyvalent pour les intégrateurs KNX.
En termes de supervision, il retourne en temps réel l’état de chaque canal (allumé/éteint, valeur de luminosité) et signale les erreurs éventuelles, ce qui facilite grandement le diagnostic et le suivi dans les installations complexes. Pour une vue d’ensemble des produits KNX disponibles au Maroc, consulter notre guide complet domotique KNX Maroc.
Fonctions et caractéristiques principales
- 4 canaux de variation indépendants, chacun jusqu’à 300W.
- Technologie SCR à coupure de phase montante : gradation douce et adaptée aux charges lumineuses courantes.
- Switch dimming : allumage/extinction et variation en une seule commande.
- Variation relative : augmentation ou diminution progressive de la luminosité.
- Variation absolue : réglage direct sur une valeur cible précise (de 1 à 100%).
- Gestion de scènes : jusqu’à 15 scènes configurables par canal pour des ambiances lumineuses prédéfinies.
- Presets (valeurs prédéfinies) : rappel et modification des valeurs de consigne via le bus KNX.
- Retour d’état et d’erreur : supervision en temps réel de chaque canal via objets KNX dédiés.
- Commande manuelle intégrée : boutons de commande directement sur le module pour test et réglage sur site.
- Réglage de la courbe de variation : ajustement de la vitesse de montée/descente pour prolonger la durée de vie des luminaires.
- Fonction escalier : extinction automatique après une durée définie, idéal pour les couloirs et zones de passage.
- Fonction de récupération du bus : rappel de l’état précédent après une coupure d’alimentation.
- Installation sur rail DIN 35 mm : intégration standard dans tous les tableaux électriques domotiques.
- Tension d’alimentation : 230V AC / 50-60 Hz.
- Paramétrage via ETS : configuration complète avec l’outil de programmation KNX standard.
Cas d’usage et applications typiques
Villas et résidences premium
Dans une villa intelligente, le module variateur SCR permet de créer des ambiances lumineuses sur mesure dans chaque pièce : intensité douce pour un salon en soirée, éclairage vif pour un bureau en journée, mode « nuit » dans les couloirs. Combiné à un capteur de présence KNX, il automatise complètement l’allumage et l’extinction selon l’occupation réelle.
Hôtels et espaces d’accueil
Dans les chambres d’hôtel, les lobbies ou les restaurants, la variation d’éclairage est essentielle pour l’ambiance. Le module DNAKE permet de mémoriser des scènes par usage (accueil, dîner, nuit) et de les rappeler en une seule commande KNX depuis un panneau de commande ou un écran tactile.
Bureaux et bâtiments tertiaires
En bureaux, la gradation lumineuse associée à un système KNX bien configuré permet d’adapter l’éclairage à la luminosité naturelle, de réduire la consommation d’énergie et d’améliorer le confort visuel des occupants. Pour aller plus loin : notre guide domotique & économies d’énergie.
Intégration dans une architecture KNX
Le module variateur SCR KNX s’intègre parfaitement dans une installation KNX existante ou nouvelle. Il communique via le bus TP (paire torsadée) et se configure entièrement avec ETS (Engineering Tool Software), le logiciel standard de programmation KNX.
Il peut fonctionner en combinaison avec :
- Des panneaux de commande KNX (boutons poussoirs, interfaces tactiles).
- Des capteurs de présence KNX pour l’automatisation selon l’occupation.
- Des capteurs de luminosité KNX pour la régulation automatique de l’intensité.
- Une passerelle IP KNX pour la supervision et le contrôle à distance.
- Une passerelle DALI KNX si le projet intègre aussi des luminaires DALI.
Pour les projets nécessitant une architecture réseau structurée (plusieurs lignes, grande surface), un coupleur de ligne KNX peut être ajouté pour segmenter et fiabiliser l’installation. Voir notre guide GTB — Gestion Technique du Bâtiment pour les projets tertiaires complexes.
Pourquoi choisir ce module pour votre projet KNX au Maroc ?
- Précision de la variation : réglage fin de 1 à 100% sur chaque canal indépendamment.
- Polyvalence des charges : compatible avec la majorité des sources lumineuses courantes.
- Supervision complète : retour d’état et signalement d’erreurs pour une maintenance facilitée.
- Installation standard : rail DIN 35 mm, compatible avec tous les tableaux électriques domotiques.
- Économies d’énergie : la gradation réduit la consommation et prolonge la durée de vie des luminaires.
- Évolutivité KNX : s’intègre dans n’importe quelle installation KNX existante ou en cours de conception.
Spécifications techniques
| Caractéristique | Valeur |
|---|---|
| Protocole | KNX / EIB (TP) |
| Nombre de canaux | 4 canaux indépendants |
| Puissance max. par canal | 300W |
| Technologie de variation | SCR — coupure de phase montante |
| Tension d’alimentation | 230V AC / 50-60 Hz |
| Montage | Rail DIN 35 mm |
| Scènes | Jusqu’à 15 scènes par canal |
| Fonctions | Switch dimming, variation relative/absolue, retour d’état, retour d’erreur, presets, escalier, commande manuelle |
| Paramétrage | Via ETS (Engineering Tool Software) |
Nos experts vous accompagnent dans la conception, le paramétrage ETS et l’installation de votre système d’éclairage KNX intelligent.
DNAKE (Xiamen) Intelligent Technology Co., Ltd., l'un des principaux fournisseurs de solutions d'interphone et de domotique, se spécialise dans la conception et la fabrication de produits d'interphone et de maison intelligente innovants et de haute qualité.
Depuis sa création en 2005, DNAKE est passée d'une petite entreprise à un grand acteur mondialement reconnu fournissant des systèmes d'interphonie intégrés. Notre mission est de créer des solutions d'interphone simples et intelligentes, permettant à nos clients d'améliorer la sécurité et la commodité dans leur vie quotidienne.

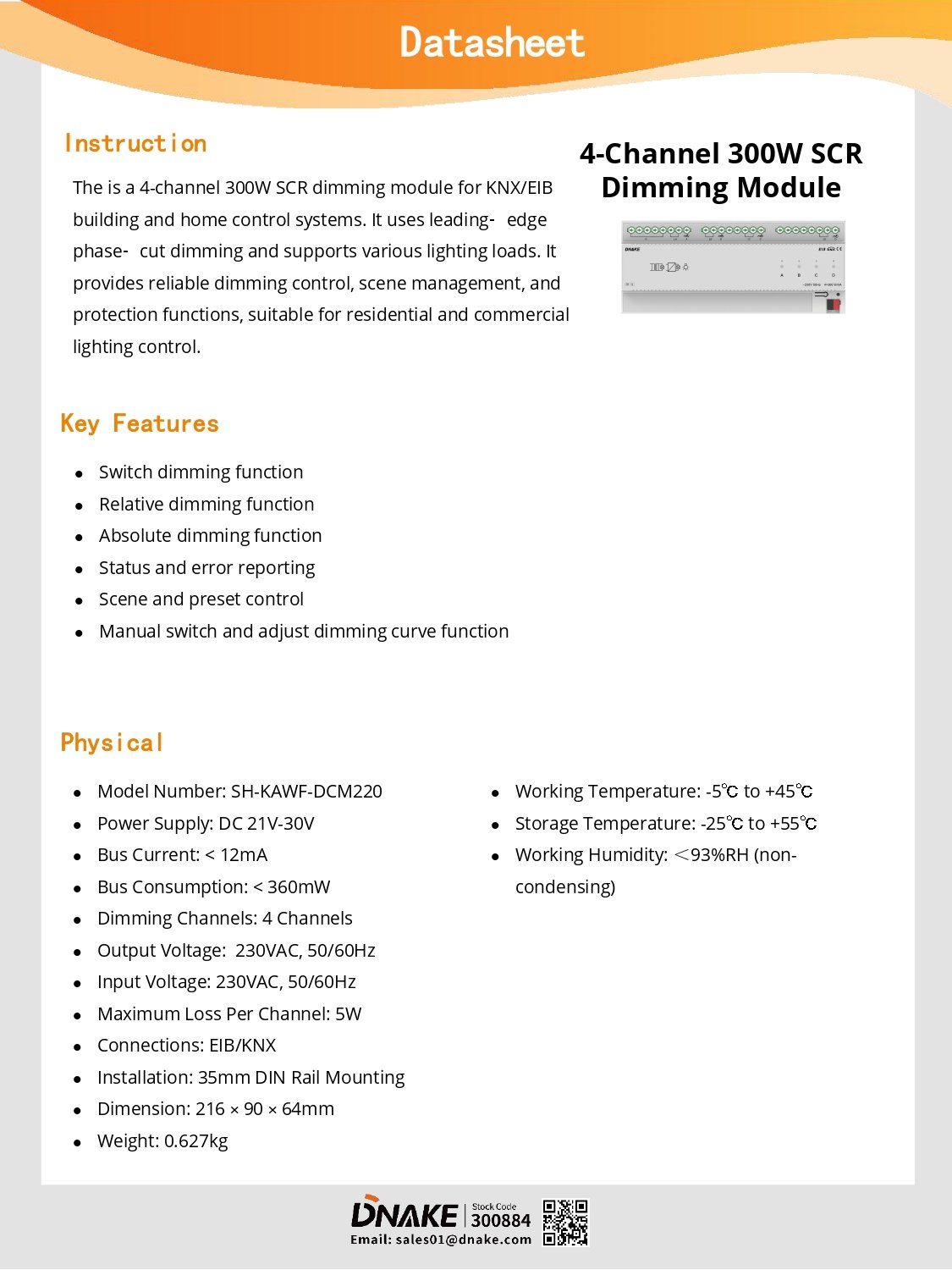

- Modèle : SH-KAWF-DCM220
- Alimentation : DC 21V-30V
- Courant bus : < 12mA
- Consommation bus : < 360mW
- Canaux de variation : 4 canaux
- Tension de sortie : 230VAC, 50/60Hz
- Tension d’entrée : 230VAC, 50/60Hz
- Perte maximale par canal : 5W
- Connexions : EIB/KNX
- Installation : rail DIN 35 mm
- Dimensions : 216 × 90 × 64 mm
- Poids : 0,627 kg
- Température de fonctionnement : -5°C à +45°C
- Température de stockage : -25°C à +55°C
- Humidité de fonctionnement : < 93% RH sans condensation
